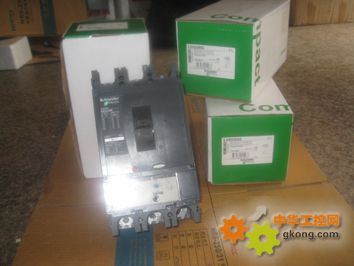

Compact NSX新一代塑殼斷路器產品介紹
技術參數及特點：
◆ 殼架電流：100A，160A，250A，400A，630A。
◆ 分?jǐn)嗟燃墸?6KA，50KA，70KA，100KA，150KA。
◆ 安裝方式：固定式，插入式，抽出式。
◆ 操作方式：撥動手柄，旋轉手柄，延伸旋轉手柄，電動操作機構。
◆ 脫扣單元：TM, Mic2.2, Mic2.3, Mic5.2A, Mic5.3A, Mic5.2E, Mic5.3E, Mic6.2A, Mic6.3A, Mic6.2E, Mic6.3E, MA, 1.3M, Mic6.2E-M, Mic6.3E-M, Mic2.2G，等。
◆ 實現功能：配電保護、電動機保護、發電機保護、400Hz應用、負荷開關、雙電源切換系統，等。
◆ 參數測量功能：A或E型脫扣單元，可以實現多種電力參數的測量。
◆ 柜門顯示單元FDM121，可以顯示所有脫扣單元測量的信息。
◆ Modbus通信模塊，配合BSCM（斷路器狀態控制模塊）以及帶通信功能的電操，可以實現四遙功能。
◆ 附件齊全：
□ SDx可以實現故障診斷功能，特別是可以實現過載指示功能。
□ 新的電操及旋轉手柄，柜門開孔尺寸統一。
□ NSX接線附件，連接電子脫扣單元與FDM121柜門顯示單元或通信模塊。
□ 口袋電源，方便客戶隨時檢查斷路器液晶顯示屏及“Ready”LED準備就緒指示燈。
◆ 精準測量
□ A型和E型脫扣單元內置雙重互感器專利技術，可以精確測量各種電力參數。
□ A型可以測量電流參數。
□ E型可以測量電流、電壓、功率、功率因數、頻率、電量、諧波畸變率等參數。
◆ 全面電能管理
□ Mic5及6脫扣單元可以實現多種電力參數測量、報警、故障診斷、運行時間、歷史日志等功能。
□ 維護與配置模塊可以實現多種設置、模擬報警、檢查脫扣曲線等功能。
□ SDx可以實現故障診斷及故障的分類指示功能，特別是可以提供過載指示功能。
□ SDTAM可以實現電動機的過載預報警功能。
□ 多種的軟件RSU、RCU、PowerView, 輕松實現電能管理。
外形尺寸：105*161*86 140*161*86
140*255*110 185*225*110
