一. 概述
SPC多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸。SPC多功能電力儀表可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。
SPC多功能電力儀表的典型應用
①所有電量測量 ②最大需量、功率因數等測量控制 ③電能計量④變壓器、發電機組、電容器組和電動機的分布式檢測⑤中壓和低壓系統⑥SCADA、EMS、DCS集成廠商⑦商業和工業應用
SPC多功能電力儀表的功能
1、 電量測量
●相電壓：Ua、Ub、Uc●電流：Ia、Ib、Ic●零序電壓：U0●零序電流：I0●有功功率：Wa、Wb、Wc、W(有功分相功率及總功率)●無功功率：Vara、Varb、Varc、Var(無功分相功率及總功率)●視在功率：VA1、VA2、VA3、VA(視在分相功率及總功率)●功率因數：PF1、PF2、PF3、PF(分相及平均功率因數)●頻率：F
2、2、 電能計量
●有功電能：+Wh、-Wh(正向與反向有功電能)●無功電能：+varh、-varh(正負無功電能)
3、 3、需量
●電流、有功功率、無功功率、視在功率需量
●電流、有功功率、無功功率、視在功率最大需量及其發生時間
4、4、 最大值/最小值記錄
●能自動記錄所有電量的最大、最小值及其發生時間
●可以通過面板操作或通訊命令清除最大、最小值及其發生時間
5、 5、模擬量輸出
●精度：0.5%fs●1路模擬量輸出●標準輸出：4-20Madc/負載≤500Ω
●可選輸出：DC0-5V/0-10V/1-5V/2-10V/0-1V/0-1mA
6、 6、脈沖量輸出
●1路光耦脈沖輸出●輸出對應量可設置為：Wh、varh、VAh、Ah
7、7、 測量方式
●可選3相3線、3相4線●PT變比：0.1-5000.0●CT變比：0.1-2000.0
8、顯示
●LED/0.58″/紅色，三排，四位數碼管顯示●顯示方式可以設定為手動/自動
9、SPC多功能電力儀表的通訊接口
●一個通訊端口RS485或RS232●MODBUS通訊規約(RTU模式)
●波特率：1.2k/2.4k/4.8k/9.6k/19.2k●地址：1-254

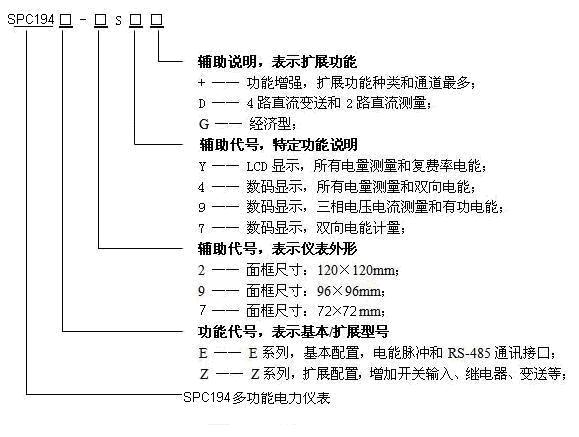

選型代碼
