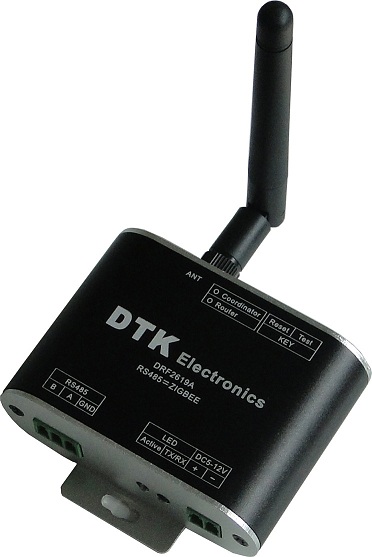

Zigbee模塊
型號：DRF2619A，主要功能：RS485轉ZigBee無線模塊
可視傳輸距離：1.6公里
與 DRF1605H 功能完全一樣
產品主要特點
產品內部以本公司ZigBee模塊DRF1605H為核心轉接RS485底板組合而成，外殼全鋁合金材質。
詳細功能及特點見ZigBee模塊DRF1605H
主要參數
尺寸：70*50*24mm（不含天線、固定孔及接口尺寸）
溫度范圍：-40℃～85℃
串口速率：可調（配合ZigBee模塊的串口速率為9600,19200,38400,57600,115200可選）
供電：電壓DC5～12V，電流>300mA
接口及按鍵：SMA天線接頭（外螺內孔）；RS485接口；2PIN電源接口；二個LED；一個TEST按鍵，一個RESET按鍵。
凈重：80.5g（含天線）

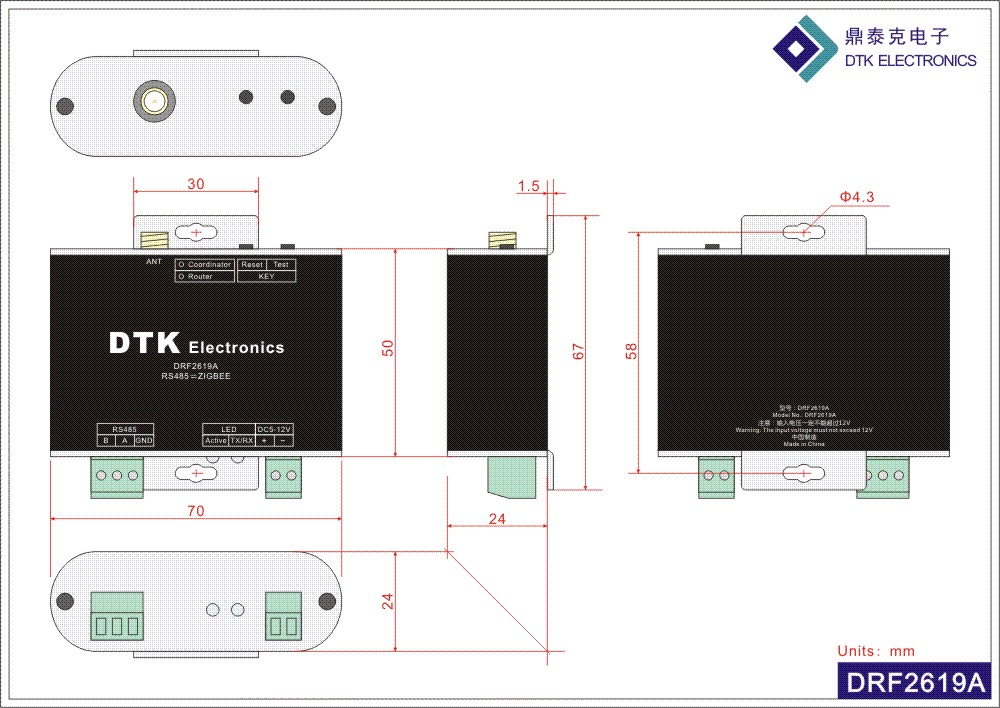

外觀及尺寸結構圖
Zigbee模塊購買提示
1，對于無線數據傳輸?shù)膽?yīng)用，模塊可配置兩種節點類型，即Coordinator，Router。所有模塊出廠默認配置為Router，用戶可根據需要自行切換為Coordinator（一個Zigbee網絡由1個Coordinator+ N個Router組成）；
2，我們可以提供普通發票，需要加5%稅金，并請?jiān)诹粞岳镎f(shuō)明發票抬頭；
3，由于我們出售的是產品（穩定運行的商業版產品），不是開發工具，也不是Demo板，所以不能提供模塊內部的源程序及燒寫文件，請諒解；
4，鼎泰克電子接受客戶的Zigbee定制項目，具體請?zhí)峁┰敿?xì)要求到我們的技術支持人員。
RS485轉Zigbee模塊（DRF2619）購買提示
1，由于RS485是總線型結構，不能同時收、發數據，所以，應用時應該保持?jǐn)?shù)據的有序流動；
2，Zigbee網絡適合于小容量的數據傳輸，一般建議每個數據包少于64字節，通訊以逐個數據包的形式進行；
3，如果要應用于門禁機、LED屏，請先咨詢；
應用DRF2619（RS485轉Zigbee）改造有線RS485網絡實例
典型的RS485網絡一般由一個主機（電腦，PLC，工控機，特殊設備等）加N個數據采集或執行設備構成，主機發命令輪詢?cè)O(shè)備，應用MODBUS RTU協議，日前，我們將一個有線的溫濕度采集系統改造成Zigbee無線采集系統，簡述如下：

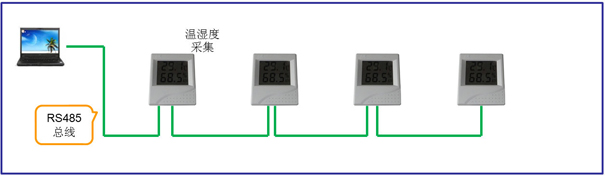

系統有線構成方式：（波特率9600, 串口格式：8-N-1，MODBUS RTU協議）：

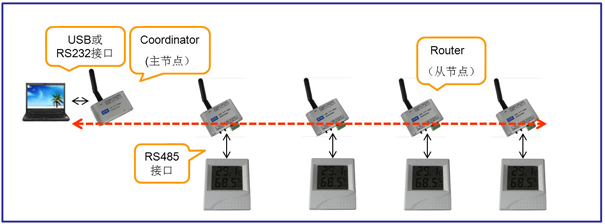

（1），在上位機接一個Zigbee模塊（USB或RS232接口），設定為Coordinator，波特率9600；
（2），每個設備接一個Zigbee模塊（RS485接口），設定為Router，波特率9600；
（3），改造完成，不需要修改已有的軟件。
（設置頻道，PAN ID，波特率，節點類型，請參考Zigbee模塊使用手冊）
注意事項：主機發送指令要求控制在少于48字節（實驗室條件64字節），設備回復少于128字節（實驗室條件256字節）。
如果是PLC作為主機，改造后如下圖：

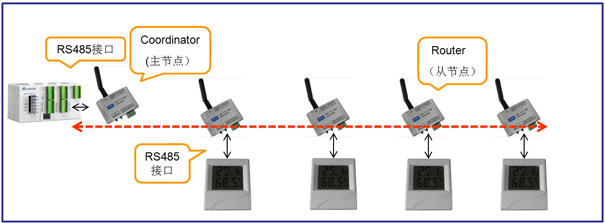

下圖中，主機（PLC）接485模塊，則雙向數據傳輸要求少于48字節（實驗室條件64字節）

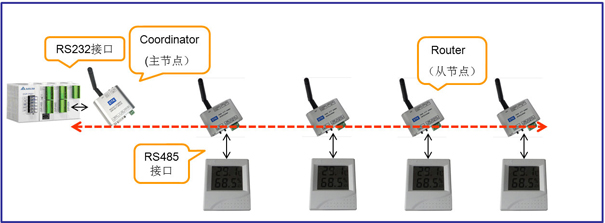

如果PLC與RS232模塊連接，如下圖，則下行最多48字節（實驗室64字節），上行128字節（實驗室256字節）
