PROFIBUS DP/FMS OLM光纖鏈路模塊系列產品與YFM/YFS產品型號對照表
Repeater(6ES7972-0AA01-0xA0) 兩端口總線隔離中繼器 YHP3 三端口總線隔離中繼器
OBT(6GK1500-3AAxx) 二對單模光纖接口 YFP2-S
OLM V31系列產品對照
OLM P11(6GK1502-2CAxx) 一對塑料纖維光口 可用YFP1代替,需換成玻璃光纖
OLM P12(6GK1502-3CAxx) 二對塑料纖維光口 可用YFP2代替,需換成玻璃光纖
OLM G11(6GK1502-2CBxx) 一對多模光纖接口 YFP1-M
OLM G12(6GK1502-3CBxx) 二對多模光纖接口 YFP2-M
OLM G12-EEC(6GK1503-2CDxx) 二對多模光纖接口 YFP2-M
OLM G11-1300(6GK1502-2CCxx) 一對單模光纖接口 YFP1-S
OLM G12-1300(6GK1502-3CCxx) 二對單模光纖接口 YFP2-S
OLM V40系列產品對照
OLM P11(6GK1503-2CAxx) 一對塑料纖維光口 可用YFP1代替,需換成玻璃光纖
OLM P12(6GK1503-3CAxx) 二對塑料纖維光口 可用YFP2代替,需換成玻璃光纖
OLM G11(6GK1503-2CBxx) 一對多模光纖接口 YFP1-M
OLM G12(6GK1503-3CBxx) 二對多模光纖接口 YFP2-M
OLM G12-EEC(6GK1503-2CDxx) 二對多模光纖接口 YFP2-M
OLM G11-1300(6GK1503-2CCxx) 一對單模光纖接口 YFP1-S
OLM G12-1300(6GK1503-3CCxx) 二對單模光纖接口 YFP2-S
HIRSCHMANN (赫斯曼)的產品與易控達YFP系列產品型號對照表
OZD系列產品對照
OZD Profi 12M P11(943 728-221) 一對塑料纖維光口 可用YFP1代替,需換成玻璃光纖
OZD Profi 12M P12(943 728-321) 二對塑料纖維光口 可用YFP2代替,需換成玻璃光纖
OZD Profi 12M G11(943 727-221) 一對多模光纖接口 YFP1-M
OZD Profi 12M G12(943 727-321) 二對多模光纖接口 YFP2-M
OZD Profi 12M G12-EEC(943 730-321) 二對多模光纖接口 YFP2-M
OZD Profi 12M G11-1300(943 729-221) 一對單模光纖接口 YFP1-S
OZD Profi 12M G12-1300(943 729-321) 二對單模光纖接口 YFP2-S
詳細介紹:
在功能上可以替代Siemens(西門子) OLM-G11、G12(6GK1502、6GK1503)，HIRSCHMANN (赫思曼) OZD Profi G11、G12系列光纖中繼產品。
概述：

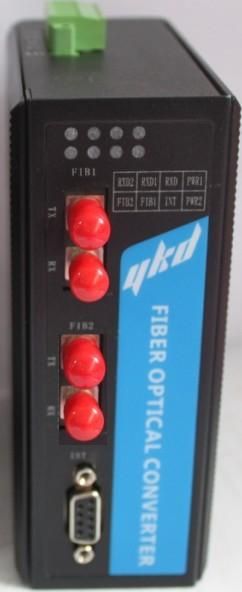

YFP1/YFP2系列產品是一款工業級Profibus-DP現場總線數據光端機,支持Profibus-DP協議, 通信速率0~6M(可選12M),單光口/雙光口鏈網支持。IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝,DC（9-30）V寬電源,具備繼電器告警輸出,雙電源冗余和隔離保護功能。 YFP1支持一路光纖接口，一路數據接口，YFP2支持兩路可級聯上下行光纖接口，一路數據接口。數據接口采用與Profibus-DP總線電纜接頭兼容的DB9F接口。
特點：
1.支持Profibus-DP工業控制現場總線協議,通信速率0~12M自適應.
2.電接口具備1500V電壓隔離以及600W浪涌保護功能。
3.單光口/雙光口鏈網支持.
4.采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護.
5.提供繼電器輸出光纖鏈路以及電源故障告警。
6.IP30防護等級,波浪紋鋁制加強機殼,采用標準工業35mm導軌安裝方式。
規格型號
|
產品編號 |
描述 |
|
YFP1 |
工業級PROFIBUS DP/FMS總線光纖中繼器，（支持點對點結構），一路電接口，一路光接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
|
YFP2 |
工業級PROFIBUS DP/FMS總線光纖中繼器，（支持點對點、鏈型、星型拓撲），一路電接口，兩路光接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
