在功能上可以代替：
1786-RPFM國內替代設備；Controlnet光纖中繼器（光電轉換器、數據光端機）
AB PLC(或用plc對應的具體型號：SLC 500、1746/1756 plc)光纖通訊
AB PLC(或用PLC對應的具體型號：SLC 500、1746/1756 plc)controlnet光纖通訊
概述：

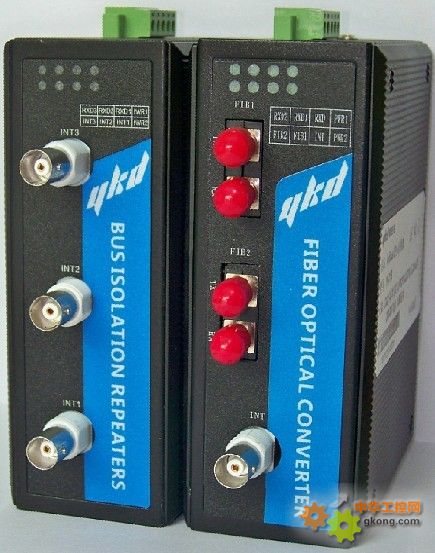

YFN系列產品是一款工業級ControlNet現場總線數據光端機,支持ControlNet協議,通信速率5M,單光口/雙光口鏈網支持. IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝,DC（9-30）V寬電源,具備繼電器告警輸出,雙電源冗余和隔離保護功能.YFN1支持一路光纖接口,一路數據接口,YFN2支持兩路可級聯上下行光纖接口,一路數據接口.
特點：
l 支持ControlNet工業控制現場總線協議,通信速率5M.
l 電接口具備1500V電壓隔離以及600W浪涌保護功能。
l 單光口/雙光口鏈網支持.
l 采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護.
l 提供繼電器輸出光纖鏈路以及電源故障告警。
l IP30防護等級,波浪紋鋁制加強機殼,35mmDIN導軌安裝。
性能指標：
數據電接口:
Ø BNC-F接口形式。
Ø 支持ControlNet現場總線協議,通信速率：5M.
Ø 隔離電壓：瞬間隔離電壓5000V，持續隔離電壓1000V。
Ø 終端電阻：該產品已內置75Ω終端電阻。
光纖接口：
Ø 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
Ø 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
Ø 傳輸距離：多模2Km，單模20Km,更遠距離可選。
Ø 光纖接口類型：ST、SC、FC可選,標配ST光接口。
電源及保護：
Ø 電源：雙電源冗余輸入,DC（9-30）V,典型DC24V，功耗小于1.5W, 具有DC1000V電壓隔離以及反接保護功能,工業端子接口.
Ø 繼電器告警輸出：光纖鏈路故障和電源故障告警輸出，觸點最大容量：DC48V/1A,工業端子接口.
機械特性：
Ø 外形尺寸：132mm×105mm×52mm
Ø 外殼:IP30防護等級,波浪紋鋁制加強機殼.
Ø 安裝方式: 35mmDIN導軌安裝.
Ø 凈重:800g
工作環境：
Ø 工作溫度：-10-70℃（-40~+85℃寬溫可選）.
Ø 相對濕度：≤90%(無冷凝)
Ø 存放溫度：﹣40～80℃
規格型號
|
產品編號 |
描述 |
|
YFN1 |
工業級CONTROLNET總線光纖中繼器，（支持點對點結構），一路電接口，一路光接口，多模/單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
|
YFN2 |
工業級CONTROLNET總線光纖中繼器，（支持點對點、鏈型、星型拓?fù)洌宦冯娊涌�，兩路光接口，多�?單模光纖可選，ST/SC/FC接口可選，標配多模光纖ST接口 |
