24/48v 直流無刷控制器
48DPW50BL-H
一、 型號指標

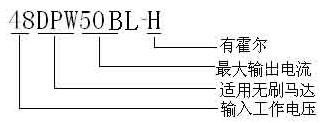

1、型號：
2、技術指標：
輸入電壓：DC：24V---48V
額定輸出電流：50A
瞬間最大輸出電流：≈120A
伺服精度：±3％---±5％
最大輸出轉速：根據電機設計值確定轉速范圍
轉速控制方式：模擬量控制：0---5V
高速剎車停止時間：空載狀態下：≥2S 帶載狀態下：＜2S
過壓保護值：DC：60V
低壓保護值：DC：18V
過溫保護值：≈75℃
啟動力矩調節：1—50％
軟啟動設定：對應馬達軟啟動時間為4S—25S
軟停止設定：0—25S
環境溫度：-10 — +80℃
二、特點
·閉環控制 PID 控制系統
·轉速伺服精度控制
·過流/過壓/低壓/過溫保護功能
·相位偵測保護功能
·堵轉保護
·高速剎車功能
·正反轉功能
·緩啟動/緩?fù)Ｖ箍烧{(diào)功能
·啟動力矩可調功能
·啟動定位時間設定功能

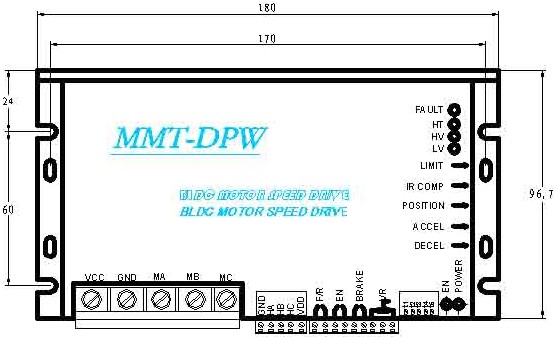

三、 外形尺寸：
驅動器外形尺寸：L*W*H=180*96.7*60單位：毫米。
