PA-14熱電阻信號隔離器,24V供電，輸入、輸出、電源，三端口全隔離。PA-14熱電阻信號隔離器,將CU50、PT100等現場溫度信號隔離、轉換為4-20mA、0-5V等直流標準信號，2000V隔離耐壓。解決工業現場信號干擾、轉換、傳輸及匹配問題。
|
輸入規格： |
|
代碼 |
輸入信號 |
激勵電流800uA |
|
1 |
PT100（-20-100℃） |
|
2 |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
輸入斷線報警電流
IL≤3mA或IH≥22mA |
|
5 |
PT100（0-400℃） |
|
6 |
CU50（0-100℃） |
|
7 |
CU50（0-150℃） |
|
8 |
用戶特定參數 |
|
輸出規格： |
|
代碼 |
輸出信號 |
輸出阻抗 |
|
1 |
-1-5V |
≥10K |
|
2 |
0-5V |
|
3 |
0-10V |
|
4 |
1-5V |
|
5 |
0-10mA |
≤1K |
|
6 |
0-20mA |
≤500Ω |
|
7 |
4-20mA |
|
8 |
用戶特定參數 |
● 直接與溫度傳感器連接使用，無需變送部分
技術指標：
激勵電流：800uA
長線補償：200Ω（線阻）
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.2%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
(等同IEC61326-1)
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：尼龍PA.66
重 量：約90克
產品特點：
●DIN導軌安裝
●端子可帶電插拔
●帶長線補償，非線性處理
●輸入／輸出／電源間三隔離
產品圖：
選型舉例：
方框圖：

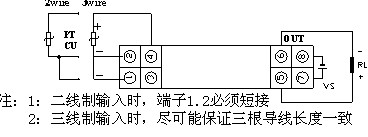

接線圖：

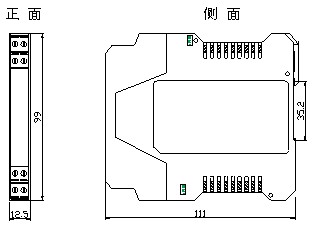

外形尺寸圖：
