一、用途
波仕電子的OPT35EXL雙纖串口光纖中繼轉換器用于：1、與波仕OPT485L串口光纖轉換器配合實現RS-232或者RS-485、RS-422的光纖通信的中繼，也就是延長串口光纖通信距離 2、與波仕OPT485L配合實現串口光纖多機通信，就是將多個RS-232或者RS-485、RS-422接口接入同一個光纖通信網 3、OPT35EXL還可以實現一路RS-232/485/422到兩路光纖的轉換。
波仕OPT35EXL是世界上最小的雙纖串口光纖中繼轉換器。由于采用光纖作為通信傳輸介質，具有高隔離電壓、防電磁干擾、抗雷擊等優點。
二、硬件安裝

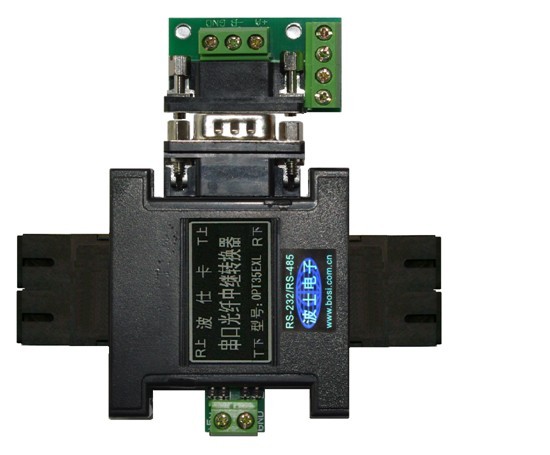

波仕OPT35EXL光纖中繼轉換器的外形為DB-25/DB-25轉接盒大小，使用2對SC光纖接頭，產品中間有一個DB-9針座和5V電源接線端子。OPT35EXL的DB-9針座為RS-232、RS-485、RS-422通用口。作RS-232口時，只有2-RXD、3-TXD、5-GND三線，DB-9針座引腳同計算機的RS-232口。產品需要外接直流5V(±0.5V)電源（功耗<150mA），配套提供。
OPT35EXL光纖中繼轉換器的光纖接收（R）和光纖發送器（T）見產品標簽，注意分上、下方向。使用時發送器頭通過光纖接對方的接收器頭。注意保持光纖頭的清潔，如果不連接時請一定用相配套的橡皮塞子蓋住。波仕電子可以另外配套提供各種長度的光纖。
三、性能特點
波仕電子的OPT35EXL光纖中繼轉換器最高速率115.2Kbps、通信距離最遠每邊40Km（單模）。均無需任何初始化設置！獨有波仕零延時自動收發轉換技術，確保適合所有軟件!
光纖接口
|
雙SC頭
|
|
電氣
接口
|
DB-9針RS-232/485/422
|
傳輸介質
|
單模、多模光纖通用
|
帶接線端子
|
通信方式
|
異步RS-232、RS-485、RS-422
|
尺寸、重量
|
DB-9/DB-9、90克
|
電源
|
直流5V(±0.5V)、功耗<150mA
|
傳輸
距離
|
單模兩頭各40Km
|
光波長
|
1310nm
|
多模兩頭各2Km
|
四、多機通信圖
波仕電子的OPT485L、OPT35EXL可以在同一光纖網中使用，均使用2根光纖。中間的OPT35EXL的數量不受限制。最遠兩頭用OPT485L、OPT35EXL都可以。
注意：OPT35EXL的Tx上、Rx上接上位機方向、Tx下、Rx下接下位機方向（無J1、J2）。
OPT35EXL的光纖接頭當J1、J2平時斷開時分上、下位機方向。當J1、J2短接時OPT35EXL可以作為1路RS-232與2路塑料光纖的轉換器，此時不區分上、下位機方向。
波仕OPT35EXL的RS-232/485/422串口端是一個DB-9針座并且?guī)Ы泳�端子板，具有RS-232、RS-485、RS-422全部引腳。當作為RS-232口時與PC機的DB-9針RS-232口的2、3、5腳分配完全相同。作為RS-422時，T+、T—是指從OPT35EXL向外發送。注意RS-485和RS-422通信時建議要接地線（5腳）。RS-485/422無須跳線選擇。RS-485/422信號的參考地線與RS-232的GND是一樣的。
DB-9針端的引腳分配如下（帶接線端子）：
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
RS-232 |
|
RXD |
TXD |
|
GND |
|
|
|
|
|
RS-485 |
A |
|
|
|
GND |
|
|
|
B |
|
RS-422 |
T+ |
|
|
|
GND |
R+ |
|
R— |
T— |
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
RS-232
|
|
RXD
|
TXD
|
|
GND
|
|
|
|
|
RS-485
|
A
|
|
|
|
GND
|
|
|
|
B
|
RS-422
|
T+
|
|
|
|
GND
|
R+
|
|
R—
|
T—
|
