RS-232全信號二對一智能共享器
一、用途
RS-232全信號二對一智能共享器分為兩種型號：HUB2232AL用于兩個RS-232設備共同接到一個計算機的通信連接；HUB2232BL用于兩個計算機共同控制一個RS-232設備的通信連接。HUB2232AL和HUB2232BL使傳統的RS-232口實現二對一多機通信，無需供電，并且都具有RS-232的全部信號。
二、安裝及性能
HUB2232AL已經有2個DB-9針座分別接RS-232設備，側面還有一個DB-9孔座用于接計算機的RS-232口。產品配1根DB-9延長線，無需修改軟件、無須供電。
HUB2232BL已經有2個DB-9孔座分別接計算機的RS-232口，側面還有一個DB-9針座用于接RS-232設備。產品配1根DB-9延長線，無需修改軟件、無須供電。
HUB2232AL和HUB2232BL不識別兩個上位機RS-232的發送順序，所以使用時應避免兩個設備或者兩個計算機同時發送導致的沖突。也就是說，HUB2232AL接的兩臺設備不要同時發送給一個計算機；HUB2232BL接的兩臺計算機不要同時發送給一個設備。
HUB2232AL具有RS-232全信號雙向通信功能，計算機發送給兩個設備的數據是相同的，并不區分地址。HUB2232BL具有RS-232全信號雙向通信功能，設備發送給兩個計算機的數據是相同的，并不區分地址。
附：PC機RS-232串行口的DB-9針座與DB-25針座的引腳分配如下：
|
DB-9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
DB-25 |
8 |
3 |
2 |
20 |
7 |
6 |
4 |
5 |
22 |
|
定義 |
DCD |
RXD |
TXD |
DTR |
GND |
DSR |
RTS |
CTS |
RI |
| 主要優點: |
| 世界上最小的外插PC機RS-232口的擴展器、RS-232增強器、RS-232微型數據采集器、RS-232共享器！均無須外接電源！
|
用鼠標右鍵點擊各種產品型號并且選擇“目標另存為”可以下載產品說明書（
.pdf格式文件）
| 類 型 |
型 號 |
功 能 |
特 性 |
| 數據采集 |
U812BL |
USB微型數據采集器（8路12位A/D,帶轉I2C,SPI） |
驅動程序 |
|
|
無源RS-232微型數據采集器（8路12位A/D） |
驅動程序 |
| 浪涌保護 |
L232 |
RS-232浪涌保護器（抗1500W雷擊） |
無須外接電源 |
|
|
RS-485浪涌保護器（抗1500W雷擊） |
無須外接電源 |
| 臺式機插卡 |
|
PCI接口擴2個RS-232/RS-485口 |
PCI插卡 |
| 筆記本插卡 |
EXPRESS232 |
EXPRESS接口擴1個-2個RS-232口 |
EXPRESS插卡 |
| 串口分時擴展 |
|
將一個RS-232分時擴展為4個RS-232口 |
無須外接電源 |
| 4485A |
將一個RS-232分時擴展為4個RS-485口 |
無須外接電源 |
| 地址擴展轉換 |
|
帶地址RS-232/RS-485擴展轉換器（4路）  |
5V供電 |
| 多串口共享 |
|
RS-232二對一智能共享器 |
無須外接電源 |
| HUB2215Z |
2路RS-232對1路RS-485/232共享器 |
5V供電 |
| 4232B |
RS-232一對四多機通信器 |
無須外接電源 |
| 全信號RS-232 多串口共享 |
HUB2232AL |
2個全信號RS-232設備共享一個計算機RS-232口 |
無須外接電源 |
| HUB2232BL |
2個計算機RS-232口共享一個全信號RS-232設備 |
無須外接電源 |
| 串口增強 |
|
RS-232增強器（直接延長1000米） |
5V供電 |
| TTL電平轉換 |
H232A |
RS-232/TTL電平轉換器 |
無須外接電源 |
| GH232 |
光電隔離RS-232/TTL電平轉換器 |
5V供電 |
|
|
RS-232/TTL/RS-485通用電平轉換器 |
5V供電 |
| 電流環 |
|
RS-232/電流環轉換器 |
5V供電 |
| TTY485 |
RS-485/電流環轉換器 |
5V供電 |
| 電 源 |
|

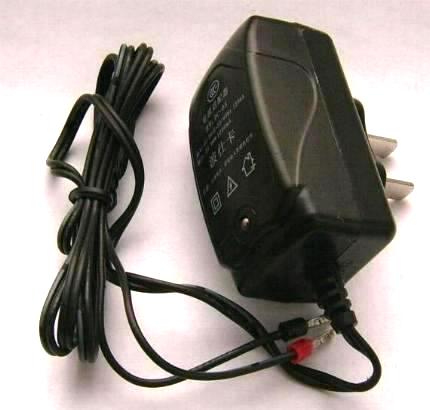

微型開關穩壓電源（220VAC輸入隔離5VDC輸出） |
配件 |
|
|

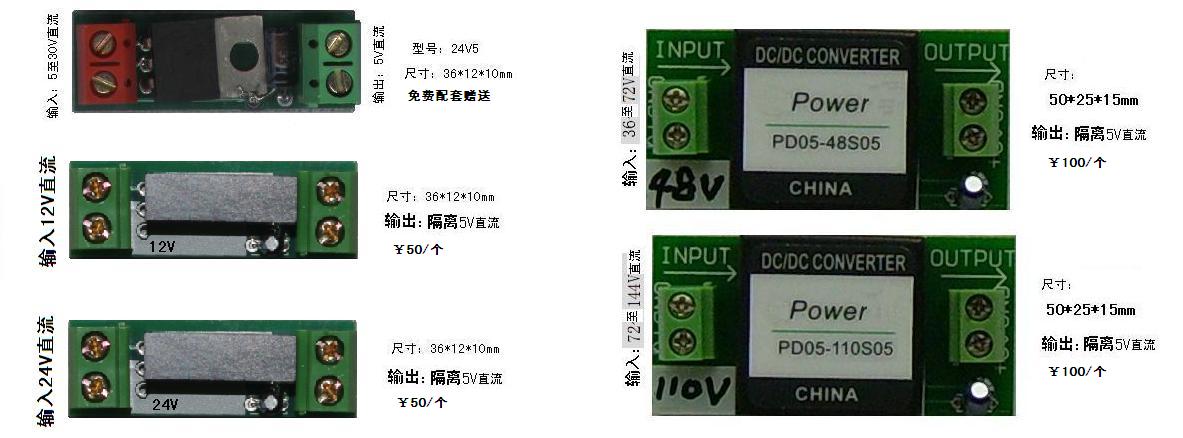

直流24V、48V、110V到 直流5V穩壓電源 |
配件 |
