1、性能及特點
◆ XMH3-30＝ TH765+ XC3
l 邏輯控制、模擬量輸入輸出、HMI集于一體
開關量輸入：16點,光耦隔離，其中前兩路為高速光耦，其余為普通光耦
開關量輸出：14點，晶體管輸出/繼電器型輸出/晶體管繼電器混合輸出
模擬量擴展：可同時接入兩塊BD板，型號包括XP3-3AD2DA-BD2、XP3-3AD3PT-BD2、XP3-3PT-P-BD2、XP3-4AD2DA- BD2、XP3-3TC-P-BD2 這5種BD模塊
l HMI畫面編輯簡單直觀，功能豐富，顯示區域支持觸摸
l LCD 顯示：800*480像素（7英寸）；65536真彩色；LCD 壽命可達2 萬小時
l 功能鍵多達12 個，均可自由指定，按鍵靈敏、精確
l 支持高速計數、高速脈沖、外部中斷
l 下載口多重功能設計：HMI和PLC下載程序使用同一根編程電纜
l HMI可由USB口實現高速下載
l 防水等級符合IP20
2、一般規格
|
輸入電壓 |
AC220V |
|
功耗 |
低于10W (TYP2.0W) |
|
允許瞬時停電 |
小于20ms |
|
耐電壓 |
AC1000V-10mA 1分鐘(信號與地間) |
|
絕緣阻抗 |
DC500V-約10MΩ （信號與地間） |
|
操作溫度 |
0~50℃ |
|
保存溫度 |
–10~60℃ |
|
環境溫度 |
20~85%（無凝露） |
|
耐振動 |
10~25Hz (X,Y,Z方向各30分鐘2G) |
|
抗干擾 |
電壓噪聲： 1000Vp-p |
|
周圍空氣 |
無腐蝕性氣體 |
|
保護結構 |
適合IP20 |
3、 HMI功能及規格
|
項目 |
規格 |
|
畫面屬性 |
類型 |
65536真彩色LCD |
|
屏幕大小 |
7英寸 |
|
使用壽命 |
20000 小時以上，環境溫度25℃，24 小時運行 |
|
顯示區域 |
800*480 |
|
對比度 |
不可調 |
|
文字設定 |
中文：簡體/繁體 英文 日文 韓文 等多種語言 |
|
字符尺寸 |
任意字體、任意大小 |
|
觸摸方式 |
4線電阻式觸摸 |
|
存儲器 |
畫面 |
128MB |

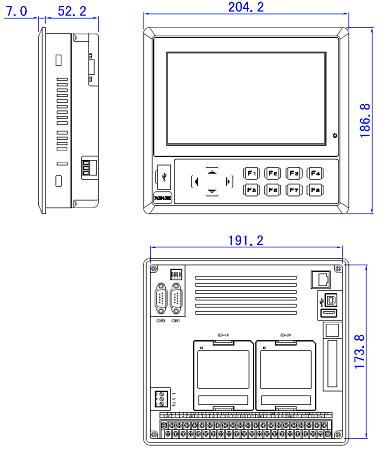

4、外形尺寸（單位：mm）
