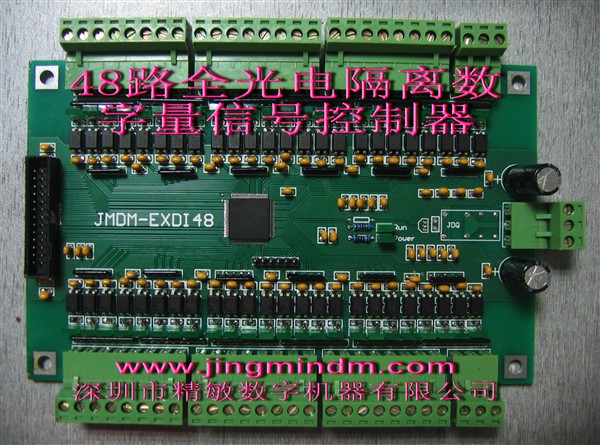

JMDM-EX48DI擴展板說明書
一、功能簡介
1、 48路光電隔離數字量輸入，輸入電壓范圍為12～24V；
2、 它是和主板一起使用的， 主板可與觸摸屏通信、 LCD顯示屏通信； 1塊主板（JMDM-MB01）
最多可以和4塊功能板（JMDM-EX48DI）相聯，構成192點輸入的大系統；
3、驅動程序?qū)懞迷诠獗P中，操作容易；
例：
1) 判斷第3個輸入點有輸入，第 7個輸入點沒有輸入；
If((IN3==0)&&( IN3==0)&&( IN3==0))
If((IN7!=0)&&( IN7!=0)&&( IN7!=0))
2) 可通過 RS232 接口或 RS485 接口與電腦(或 PLC 等上位機)通信，實現由上位機運程
控制；
4、48路光電隔離數字量輸入分成六組；可以分別接線，每組可用于接收不同外部輸入
信號，如傳感器，電壓信號等；
5、光電隔離數字量輸入采用了反向接線保護電路和高頻濾除電路；使系統具有極高的
穩定性和極長的工作壽命；
二、定購信息
定購的 JMDM-EX48DI 控制板包括控制板，編程下載線，光盤（包括編程軟件，教學
資料，應用范例，操作手冊），說明書。
更多產品詳細資料，歡迎垂詢：
電話：0755- 29769287；13427969290宋小姐；
傳真：0755-29355820;
E-mail:jingmingk@163.com；
QQ: 1295145247; 1798993738
