1、性能及特點
◆ HMI畫面編輯簡單直觀，功能豐富，顯示區域支持觸摸
◆ LCD顯示：480×234像素（7inh）；LCD壽命可達5萬小時
◆ 功能鍵多達26個，功能自由設定，按鍵靈敏、精確
◆ 配備雙口，優越的通訊功能
◆ 防水等級符合IP20
◆ 可替換的面板面膜結構
◆ 可拆卸的端子結構
2、一般規格
|
輸入電壓 |
DC24V |
|
功耗 |
低于10W (TYP2.0W) |
|
允許瞬時停電 |
小于20ms |
|
耐電壓 |
AC1000V-10mA 1分鐘(信號與地間) |
|
絕緣阻抗 |
DC500V-約10MΩ （信號與地間） |
|
操作溫度 |
0~50℃ |
|
保存溫度 |
–10~60℃ |
|
環境溫度 |
20~85%（無凝露） |
|
耐振動 |
10~25Hz (X,Y,Z方向各30分鐘2G) |
|
抗干擾 |
電壓噪聲： 1000Vp-p |
|
周圍空氣 |
無腐蝕性氣體 |
|
保護結構 |
適合IP20 |
3、 HMI功能及規格
|
畫面
屬性 |
類型 |
TFT真彩256色 LCD |
|
屏幕大小 |
7英寸 |
|
使用壽命 |
50000小時以上，環境溫度25度，24小時運行 |
|
顯示區域 |
480*234 |
|
對比度 |
不可調 |
|
文字設定 |
中文：簡體/繁體 英文 日文 韓文 等多種語言 |
|
字符尺寸 |
任意字體、任意大小 |
|
觸摸面板 |
數字式觸摸 |
|
存儲器 |
畫面 |
4MB FlashROM |
|
數據 |
4KB SRAM |
|
接口 |
通訊口 |
支持RS-232/RS-485/RS-422 |
|
|
下載口 |
RS-232 |

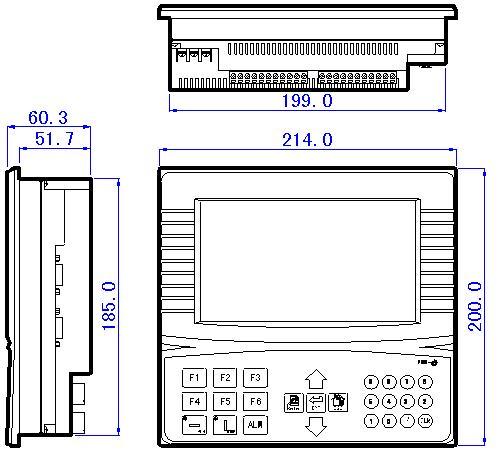

4、外形尺寸（單位：mm）
