產品特點
3.7英寸顯示屏幕，支持觸摸操作
具備26個按鍵，功能可自定義
在TWin軟件中編輯工程畫面，資源豐富
具備雙口，支持RS232/RS485
支持各種主流PLC，支持MODBUS協議
性能規格
|
項目 |
規格 |
|
顯示類型 |
STN單色 |
|
顯示區域 |
192*64 |
|
對比度 |
電位器可調 |
|
文字設定 |
簡/繁體中文，英文，日文等 |
|
字符大小 |
任意字體，任意大小 |
|
觸摸面板 |
矩陣式、電阻式觸摸 |
|
按鍵 |
26個 |
|
畫面 |
2MB FlashROM |
|
數據 |
1KB SRAM |
|
下載口 |
RS-232 |
|
通訊口 |
RS-232/422/485 |
|
冷卻方式 |
自然風冷 |
|
外部尺寸 |
172*121*56.5 |
|
面板開孔尺寸 |
164*113 |
電氣規格
|
項目 |
規格 |
|
輸入電壓 |
DC24V |
|
電壓范圍 |
DC22V~26V |
|
消耗電流 |
200mA |
|
允許失電 |
10ms以下（實際失電小于1s） |
|
抗電壓沖擊 |
AC1000V，20mA小于1分鐘 |
|
絕緣電阻 |
10M以上，DC500V |
|
運行溫度 |
0~50度 |
|
存儲溫度 |
-20~60度 |
|
運行濕度 |
10%~90%RH（無凝露） |
|
抗干擾能力 |
干擾電壓：1500Vp-p 脈沖周期：1ms 持續時間：1分鐘 |
|
空氣 |
無腐蝕性氣體 |

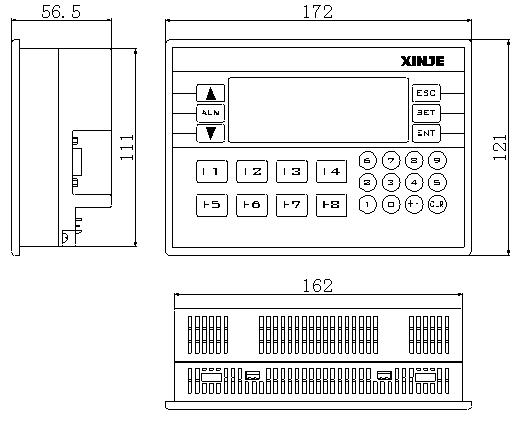

外形尺寸
