小功率ACS150選型表
|
|
型 號：
|
ACS150-01X-02A4-2
|
|
價 格：
|
0.00
|
|
品 牌：
|
51
|
|
|
|
| 小功率ACS150選型表 |
| 小功率ACS150選型表 |
作者：榮越電氣 工控產品來源：榮越電氣 點擊數：78 更新時間：2009-5-31  |
|
額定值、型號、電壓及結構 |
|
|
型號代碼
右表第四列的型號代碼清楚地表明了傳動的功率額定值和外形規格。選定型號代碼后，外形規格（第五列）可用來確定傳動尺寸，詳情如下所示。
電壓
ACS150 提供兩種電壓范圍:
2 = 200V-240V
4 = 380V-480V
根據所選定的電壓，在 右側的型號代碼中填寫“2”或“4”。
結構
型號代碼中的“01X”和“03X”代表輸入電壓的相數及 EMC 濾波器連接情況。可根據需要進行選擇，具體如下：
01 = 單相
03 = 三相
E = EMC 濾波器連接，50 Hz 頻率
U = EMC 濾波器斷開，60 Hz 頻率
(需要使用濾波器時，可方便地接通。)
型號代碼中的X 表示E 或U。 |
|
額定值 |
型號代碼 |
外形規格 |
|
PN |
PN |
|
kW |
hp |
A |
|
|
|
單相電壓200 -240 V |
|
0.37 |
0.5 |
2.4 |
ACS150-01X-02A4-2 |
R0 |
|
0.75 |
1 |
4.7 |
ACS150-01X-04A7-2 |
R1 |
|
1.1 |
1.5 |
6.7 |
ACS150-01X-06A7-2 |
R1 |
|
1.5 |
2 |
7.5 |
ACS150-01X-07A5-2 |
R2 |
|
2.2 |
3 |
9.8 |
ACS150-01X-09A8-2 |
R2 |
|
三相電壓200 -240 V |
|
0.37 |
0.5 |
2.4 |
ACS150-03X-02A4-2 |
R0 |
|
0.55 |
0.75 |
3.5 |
ACS150-03X-03A5-2 |
R0 |
|
0.75 |
1 |
4.7 |
ACS150-03X-04A7-2 |
R1 |
|
1.1 |
1.5 |
6.7 |
ASC150-03X-06A7-2 |
R1 |
|
1.5 |
2 |
7.5 |
ACS150-03X-07A5-2 |
R1 |
|
2.2 |
3 |
9.8 |
ACS150-03X-09A8-2 |
R2 |
|
三相電壓380 -480 V |
|
0.37 |
0.5 |
1.2 |
ACS150-03X-01A2-4 |
R0 |
|
0.55 |
0.75 |
1.9 |
ACS150-03X-01A9-4 |
R0 |
|
0.75 |
1 |
2.4 |
ACS150-03X-02A4-4 |
R0 |
|
1.1 |
1.5 |
3.3 |
ACS150-03X-03A3-4 |
R1 |
|
1.5 |
2 |
4.1 |
ACS150-03X-04A1-4 |
R1 |
|
2.2 |
3 |
5.6 |
ACS150-03X-05A6-4 |
R1 |
|
3 |
4 |
7.3 |
ACS150-03X-07A3-4 |
R1 |
|
4 |
5 |
8.8 |
ACS150-03X-08A8-4 |
R1 | |
 |
|

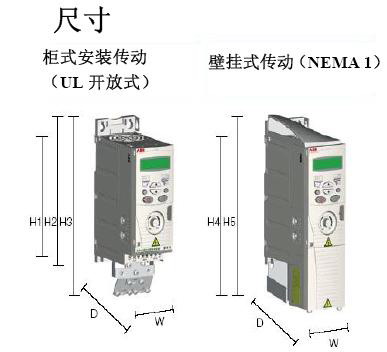

外形規格 |
IP 20 UL 開放式 |
NEMA 1 |
|
|
|
H1 mm |
H2 mm |
H3 mm |
W mm |
D mm |
H4 mm |
H5 mm |
W mm |
D mm |
|
R0 |
169 |
202 |
239 |
70 |
142 |
257 |
280 |
70 |
142 |
|
R1 |
169 |
202 |
239 |
70 |
142 |
257 |
280 |
70 |
142 |
|
R2 |
169 |
202 |
239 |
105 |
142 |
257 |
282 |
105 |
142 |
H1 = 高度，沒有緊固件及夾板
H2 = 高度，有緊固件但沒有夾板
H3 = 高度，有緊固件及夾板
H4 = 高度，有緊固件及 NEMA 1 接線盒
H5 = 高度，有緊固件、NEMA 1 接線盒及機罩
W = 寬度
D = 厚度 |
|
|
