產品名稱：
|
鋼制拖鏈
|
|
型 號：
|
鋼制拖鏈
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|

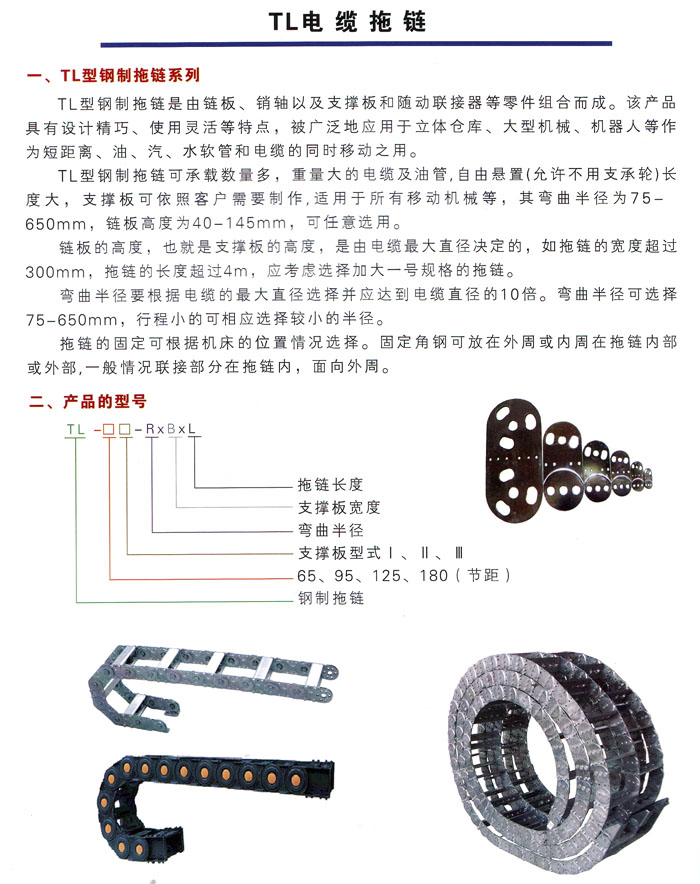

TL型鋼制拖鏈系列 TL型鋼制拖鏈是由鏈板、銷軸以及支撐板和隨動連接器等零件組合而成。該陳品具有設計精巧、使用靈活等特點，被廣泛地應用于立體倉庫、大型機械、機器人等作為短距離、油、汽、水軟管和電纜的同時移動之用。
TL型鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支撐輪）長度大，支撐板可依照客戶需要制作，適用于所有移動機械等，其彎曲半徑為75-650mm，鏈板高度為40-145mm，可任意選用。

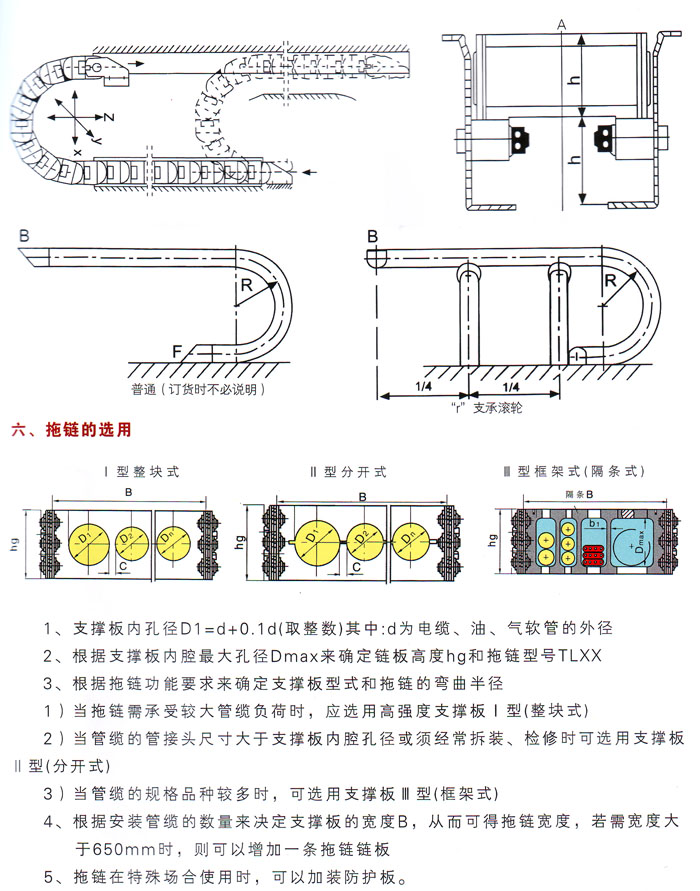

鏈板的高度，也就是支撐板的高度，是由電纜最大直徑?jīng)Q定的，如拖鏈的寬度超過300mm，拖鏈的長度超過4m，應考慮選擇加大一號桂河的拖鏈。
彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可選擇75-650mm，行程小的可相應選擇較小的半徑。

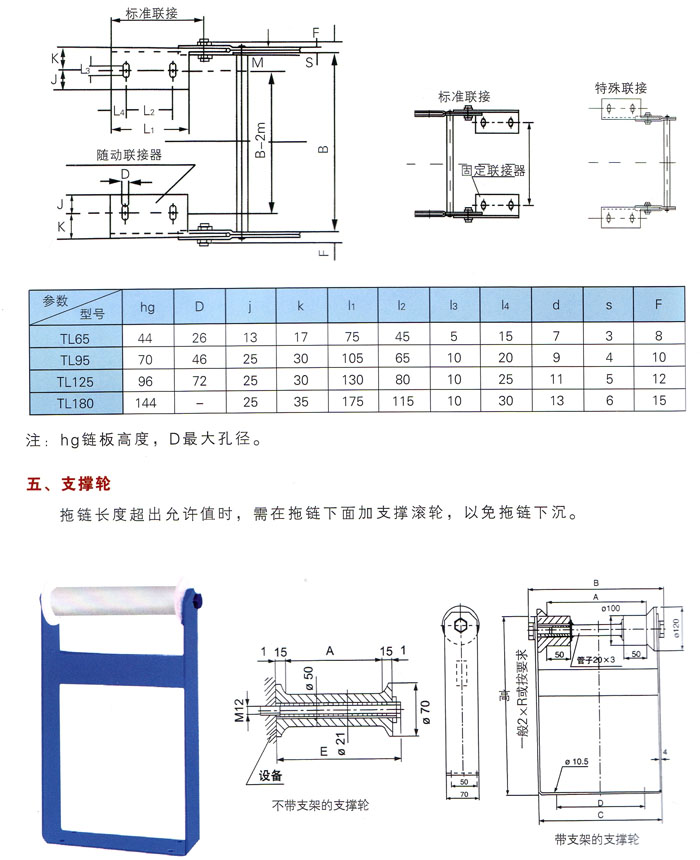

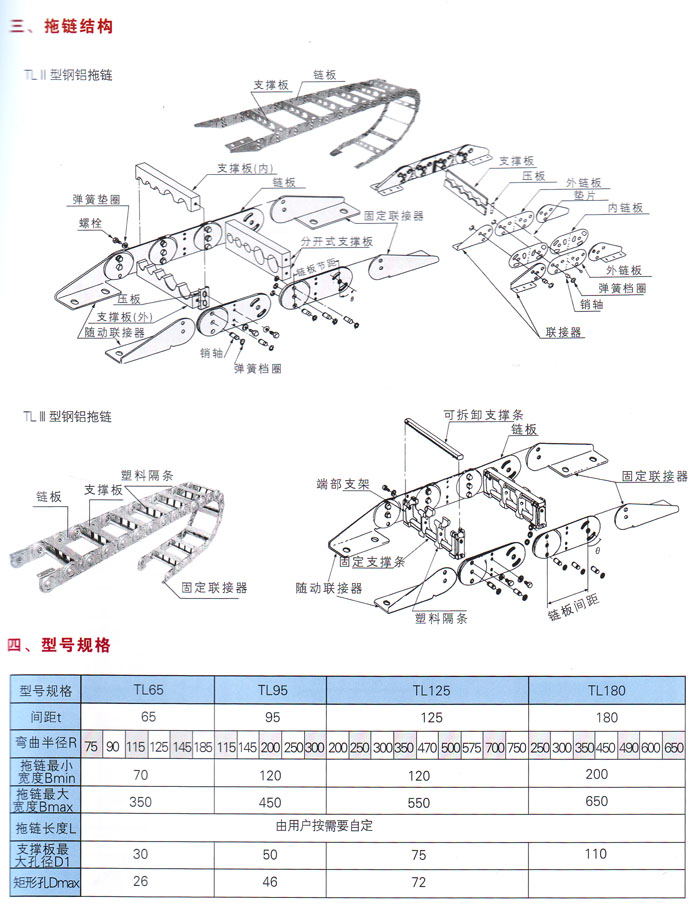

拖鏈的固定可根據機床的位置情況選擇。固定角鋼可放在外周或內周在拖鏈內部或外部，一般情況聯接部分在拖鏈內，面向外周。TL系列鋼制拖鏈由鏈板、銷軸以及支撐板和隨動聯接器等零件組合而成。該產品具有設計精巧、使用靈活等特點，被廣泛地應用于立位庫、大型機械、機器人等作為短距離、油汽、水軟管和電纜的同時移動之用。
| 型號規格 |
TL45 |
TL65 |
TL95 |
TL125 |
TL180 |
| 節距 |
45 |
65 |
95 |
125 |
180 |
| 彎曲半徑(R) |
50 |
75 |
90 |
115 |
115 |
145 |
200 |
200 |
250 |
300 |
350 |
470 |
250 |
300 |
350 |
450 |
| 125 |
145 |
185 |
250 |
300 |
500 |
575 |
700 |
750 |
490 |
600 |
650 |
| 拖鏈最小寬度(Bmin) |
60 |
70 |
120 |
120 |
200 |
| 拖鏈最大寬度(Bmax) |
200 |
350 |
250 |
550 |
650 |
| 拖鏈長度(L) |
由用戶按需要自定 |
| 支撐板最大孔徑(D1) |
- |
30 |
50 |
75 |
110 |
| 矩形孔(Dmax) |
14 |
26 |
46 |
72 |
- |
|
注：1、塑制拖鏈類似于鋼制拖鏈。
2、長度單位：mm。 |
|
|
|
