| 詳細描述：
安全認證
| 證書號 |
GYB081024(電壓輸出) |
| |
GYB081025(電流輸出) |
| 防爆標志 |
【Exia】IIC(國家級儀器儀表防爆安全監督檢驗站認證) |
| 認證參數 |
|
| 端子 |
8-7 |
| 最大允許電壓 |
Um=250V |
| 電壓 |
Uo=28.4V |
| 電流 |
Io=100mA |
| 功率 |
Po=0.71W |
| 電容 |
Co=0.079μF |
| 電感 |
Lo=3mH |

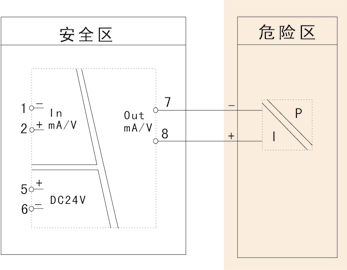

接線圖
| 端子號 |
端子說明 |
| 安全區（綠色） |
1 |
mA/V(-) |
| 2 |
mA/V(+) |
| 5 |
POW（+） |
| 6 |
POW（-） |
| 危險區（藍色） |
7 |
mA/V(-) |
| 8 |
mA/V(+) |
結構外型圖

EVT：工作指示燈：儀表正常工作時，指示燈為綠色；輸入信號有故障報警時，指示燈為紅色。
35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
請盡可能垂直安裝，以利于儀表內部熱量散發。
技術參數
| 電源 |
| 額定工作電壓范圍 |
24V±10% DC 功耗：≤1.4W |
| 安全側 |
| 輸入信號類型 |
電壓/電流信號輸入（訂貨時確定或配置編程器自行編程） |
| 輸入阻抗 |
電流≤250Ω，電壓≥510KΩ |
| 危險側 |
| 輸出信號類型 |
電壓/電流輸出（具體見選型） |
| 輸出負載特性 |
電流輸出時：RL≤500Ω，電壓輸出時：RL≥250KΩ |
| 測量精度 |
0.2%FS±1字 |
| 絕緣強度 |
| 絕緣強度 |
2500V,a.c;1min（本安端與非本安端） |
| 環境條件 |
| 環境溫度 |
0～50℃ |
| 環境濕度 |
5%～95%RH（非結露） |
| 標準 |
| 電磁兼容性 |
符合GB/T18268工業設備應用要求 |
儀表選型
| |
|
7 |
|
8 |
| 電壓/電流輸入操作端隔離柵 NHR-B31 |
- |
□ |
- |
□ |
| 位 |
規格 |
注釋 |
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
| 7 |
<輸入> |
|
| (從列表中選擇代碼) |
| 代碼 |
類型 |
| 25 |
0-20mA |
| 26 |
0-10mA |
| 27 |
4-20mA |
| 32 |
0-10mA開方 |
| 33 |
4-20mA開方 |
| 28 |
0-5V |
| 29 |
1-5V |
| 30 |
-5-5V |
| 34 |
0-5V開方 |
| 35 |
1-5V開方 |
| 8/9 |
<輸出> |
|
|
| 輸出I/輸出II(從列表中選擇代碼) |
| 代碼 |
類型 |
| 0 |
4-20mA |
| 1 |
1-5V |
| 2 |
0-10mA |
| 3 |
0-5V |
| 4 |
0-20mA |
型號舉例：NHR-B31-29-0
電壓/電流輸入操作端隔離柵，輸入信號為：1-5V，輸出信號為：4-20mA。 |
