產品名稱：
|
高溫型鈦/硅-藍寶石壓力變送器
|
|
型 號：
|
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 系列用途 |
·工業現場過程壓力控制
·航空航天領域
·石油化工行業
·儀器醫療食品等行業
·航海及造船行業
·水利、水電、發電廠等行業
|
| 產品特點 |
·全不銹鋼外殼，卓越的抗腐蝕性能
·壓力測量范圍寬
·溫度測量范圍寬，溫度誤差極小
·工作穩定
·可靠性高，雙膜片結構鈦合金金屬膜片過載性能優良
·藍寶石系由單晶體絕緣體元素組成，不會發生遲滯、疲勞和蠕變現象
·外形尺寸小，重量輕，類型齊全，性價比高
·反相極性過壓過流保護
·測量介質范圍廣，可測量粘稠或結晶液體固體顆粒中的氣體懸浮物等 |
| 技術參數 |
| 量 程 |
0～160 Mpa內任量程， 最小量程:5KPa |
| 測量精度 |
A級:±0.25％FS
B級:±0.5％FS |
| 介質溫度 |
－60～+150 ℃ |
| 環境溫度 |
－20～+85℃ |
| 供電電壓 |
DC 24V(12～32V) |
| 負載能力 |
電流輸出型≤500Ω；電壓輸出型：輸出阻抗≤250Ω（DC24V供電時 |
| 非 線 性 |
± 0.1％F.S |
| 遲滯性與可重復性 |
± 0.2％F.S |
| 長期穩定性 |
± 0.1％F.S/y |
| 熱力零點漂移 |
± 0.02％F.S/℃ |
| 響應時間 |
≤ 100ms |
| 最大工作壓力 |
2倍量程 |
| 電氣連接 |
霍斯曼接頭 /接線端子 |
| 過程連接 |
M20× 1.5外螺紋 |
| 外部零件材料 |
普通不銹鋼 /316不銹鋼 |
| 殼體材料 |
普通不銹鋼 /316不銹鋼 /鑄鋁外殼 |
| 防護等級 |
IP 54(H型)/IP 65(P型) |
| 本質安全防爆 |
ExibⅡ CT6（配套安全柵 FB-C）H型
ExibⅡ BT4（配套安全柵 FB-A）P型 |

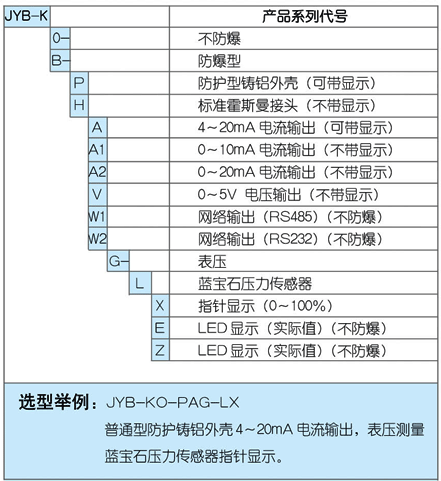

| 規格選型 |
 |
| 工作原理 |
藍寶石系由單品體絕緣體元素組成，不會發生滯后、疲勞和蠕變現象；藍寶石比硅要堅固，硬度更高，不怕形變；藍寶石有著非常好的彈性和絕緣特性（1000℃以內），因此，利用硅—藍寶石制造的半導體敏感元件，對溫度變化不敏感，即使在高溫條件下，也有著很好的工作特性。藍寶石的抗輻射性極強；另外，硅—藍寶石半導體敏感元件無p-n漂移，因此，從根本上簡化了制造工藝，提高了重復性，確保了高成品率。
用硅—藍寶石半導體敏感元件制造的壓力傳感器和變送器，可在最惡劣的工作條件下正常工作，并且可靠性高、精度好、溫度誤差極小、性價比高。
表壓壓力傳感器和變送器由雙膜片構成：鈦合金測量膜片和鈦合金接收膜片。印刷有異質外延性應變靈敏電橋電路的藍寶石薄片，被焊接在鈦合金測量膜片上。被測壓力傳送到接收膜片（接收膜片與測量膜片之間用拉桿堅固的連接在一起）。在壓力的作用下，鈦合金接收膜片產生形變，該形變被硅—藍寶石敏感元件感知后，其電橋輸出會發生變化，變化的幅度與被測壓力成正比。
傳感器的電路能夠保證應變電橋電路的供電，并將應變電橋的失衡信號轉換為統一的電信號輸出。
在絕壓壓力傳感器和變送器中，藍寶石薄片與陶瓷基極玻璃焊料連接在一起，起到了彈性元件的作用，將被測壓力轉換為應變片形變，從而達到壓力測量的目的。
|
|
|
|
