防雷擊 抗強干擾全光電隔離數字量 工業級8～20點單片機控制器 RS232串口控制器 步進電機控制器 氣缸電磁閥控制器 精密轉速控制、精密運動控制、精密機械加工控制器 JMDM-20DIOV2
JMDM-20DIOV2 是我司2008年推出的優質低價、多功能、高性價比的單片機串口控制器新產品，比JMDM-20DIO控制板功能更強、性價比更高！歡迎大家選用！可用于串口控制燈光、步進電機等場合！
本產品研發制造商：深圳市精敏數字機器有限公司
一、功能特性
1.8位高性能單片機作為主控制芯片，32K程序存儲空間(若有特定需要可用64K存儲空間的芯片)；16K數據存儲空間(若有特定需要可用32K存儲空間的芯片)，可用來保存數據，斷電數據不丟失；
2.主電源采用18V交流電(或24V直流電)，外圍驅動電源采用24/12V直流電；
3.12路全光電隔離數字量輸入，NPN輸入形式，輸入電流為10mA；其中有兩路可作中斷源用于計數；
4.8路光電隔離數字量輸出，其中有四路是繼電器輸出（可接220V電壓，最大承受電流是5A），另有四路是晶體管輸出，集電極開路輸出形式，輸出電壓為24/12V，最大輸出電流為4A， 輸出口狀態可回讀；
5.采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現象；
6.有1路標準的RS232串行通信接口（抗15KV靜電沖擊），可直接與電腦或文本顯示器等外設通信；
7.可直接通過RS232接口下載程序，無需燒錄器，方便程序修改、升級；
8.有一盞LED燈顯示工作狀態，有一個撥碼開關可根據程序需要設定程序狀態或程序參數；
9.外殼采用螺釘固定或?qū)к壈惭b,一體化緊湊型設計。
外殼尺寸： 長×寬×高為: 146mm×90mm×40mm；
內部控制板尺寸： 長×寬×高為: 122mm×86mm×28mm；
10.用Keil C 或匯編編程，用戶編程有困難的可把工藝流程發給我司，我司可幫助編程。
二、用途
1.可用于各種20個點以內的控制系統，可控制氣缸，電磁閥，繼電器，步進電機，可外接光電式，電容式，電感式，霍爾式等各種傳感器；
2.可用于替代20點以內的國外品牌PLC，用于各種控制場合（如各種機器控制），性價比更高；
3.可用于單片機學習和試驗。
三、JMDM-20DIOV2以其出色的多功能、穩定可靠性、高性價比，成為業內廣受客戶喜愛的一款20點以下單片機控制器，廣泛應用在多種場合。

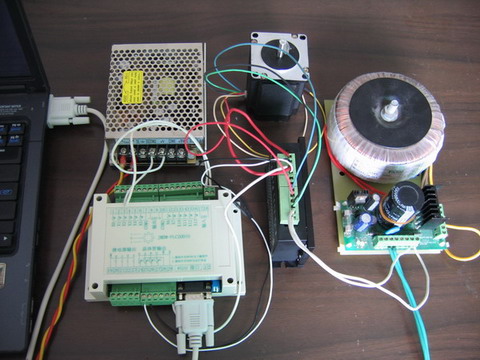

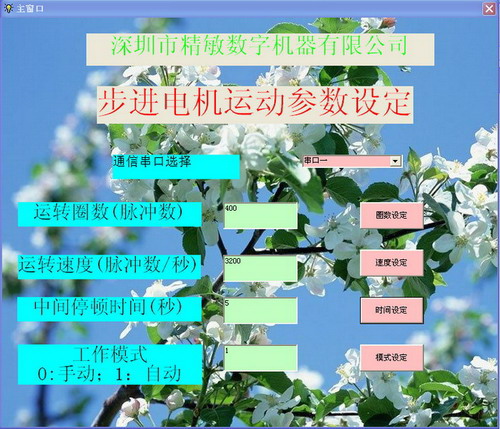

（一）可采用RS232串口控制步進電機等應用；步進電機控制應用案例如下：
1、串口通訊自動化設備
2、自動化質量檢測儀
3、生產線智能檢測系統
4、定長控制系統
5、候車崗?fù)V告牌自動切換系統
6、精密轉速控制、精密運動控制、精密機械加工等場合。
（二）可采用RS-485總線作為各個控制板之間的通信載體,最多可由255個控制板構成一個由3060個輸入點，2040個輸出點的大系統；可采用電腦或主PLC作為主控制單元。RS-485 總線型聯網遠程測控系統等多個方面。RS-485 總線型遠程測控系統應用案例如下：
1、用于各種集散型控制系統；
2、用于各種遠程測控系統；
3、可用于燈光控制，電廠控制，自動化車間的大中型控制項目;
4、可用作遠程IO模塊;
5、可用于電腦集中控制。
四、備注：
1、靈活性：可根據您的需要，靈活定制輸入輸出點數，且可組配出20點以內任意點數單片機控制器。
2、穩定性：
1）防雷擊； 2）抗15KV靜電沖擊；3）在變頻器工作的200KW電磁輻射場合可以正常工作； 4）在250A放電引弧焊接場合都可以正常工作。
3、高性價比：
1）超值價格，質量過硬，做工精細。
2）單片機控制器比PLC成本更低，編程使用KEIL C，功能更為強大，是20點以內的三菱PLC最佳替代品。
4、應用廣泛：可通過自帶的RS232串口控制步進電機；也可通過485、232接口組網構成JMDM RS-485/232 聯網遠程測控系統。
5、外觀漂亮：外殼采用螺釘固定或?qū)к壈惭b,一體化緊湊型設計。
