波士RS-232光電隔離器
——速率更快、體積更小、外形更酷！
一、用途
波士電子的BS232 系列RS-232 光電隔離器用于實現RS-232串行口的光電隔離。BS232用于保護通信的RS-232串行口及機器，還可用于實現RS-232 串行通信的機器之間的光電隔離。目前世界上只有波士電子能夠在DB-9/DB-9 轉接盒大小內實現RS-232 的三線以上的光電隔離，其中BS232C-9隔離了全部RS-232信號！
二、硬件安裝

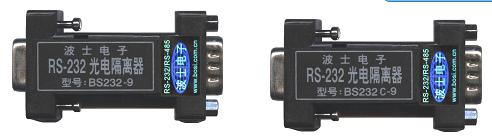

BS232系列RS-232 光電隔離器有四種型號： BS232?-9型的外形為DB-9(孔)/DB-9(針)轉接盒大小、BS232?-25 型的外形為DB-25(針)/DB-25(孔)大小。如果將 BS232-9 型 RS-232 光電隔離器的孔座一端直接插在 PC 機等數據終端設備（DTE）的RS-232插座（針座）上，則BS232-9 型的另外一端（針座）相當于一個新的光電隔離的RS-232口。如果將BS232-9 型RS-232光電隔離器的針座一端直接插在MODEM等數據通信設備（DCE）的RS-232插座（孔座）上，則BS232-9 型的另外一端（孔座）相當于一個新的光電隔離的RS-232口。 注意：BS232-9、BS232-25型只隔離并且只傳送RS-232的收、發、地。
BS232B-9型RS-232 光電隔離器（DB-9針/DB-9孔轉接盒大�。┎粌H隔離RS-232 的收、發、地，而且還隔離RTS 和CTS。如果要隔離DTR和DSR，或者其他信號可以特別聲明。
BS232C-9型RS-232 光電隔離器（DB-9 針/DB-9 孔轉接盒大小）不僅隔離RS-232 的收、發、地，而且還隔離RTS 和CTS、DTR 和DSR。將BS232C-9 的DB-9孔座直接外插PC機的RS-232串行口(DB-9針座)，則 BS232C-9 的另外一端(DB-9 針座)為新的光電隔離后的 RS-232 串行口。BS232C-25型光電隔離器功能同BS232C-9，只是外形為DB-25 針/DB-25 孔轉接盒大小。
三、軟件說明
本產品均無需任何初始化設置！只用到RXD（收）、TXD（發）、GND（地）信號即可，加上獨有的內部零延時自動收發轉換技術，確保適合所有軟件！ 購 3 只以上贈送 WIN95 下的 RS-232/RS-485通信檢測軟件以及VB,C++,DELPHI 的RS-232串行通信開發軟件。
四、性能說明
BS232 系列 RS-232 光電隔離器都無需供電，隔離電壓 2500V，通信速率一般保證最高9600bps，實際可達38.4Kbps以上。
