產品描述
型號：YG422C型 YG422TC 型
光隔 RS-422 中繼器
一 用途
RS422 中繼器用于實現信號的光電隔離、 延長RS422 的傳輸距離， 還可以用于增加RS422 信號的驅動能力（帶負載能力）。波士電子的中繼器具有零延時智能收發轉換功能，無需控制信號。YG422C、YG422TC 型光電隔離 RS422（全雙工） 中繼器還可以作為光電隔離RS485（半雙工）／RS422（全雙工）轉換器使用、是國內僅有能夠支持全雙工多機通信的 RS422 中繼器。
二 安裝及性能
在 RS422 通信線上串接一個 RS422 中繼器，則可延長 1.2Km（9600bps 時）。串接一個RS422 中繼器能夠使RS422 的帶負載能力增加128 個。光隔中繼器支持最高通信速率一般為9600bps、超過9600bps 請?zhí)貏e聲明即可。
三 外形圖

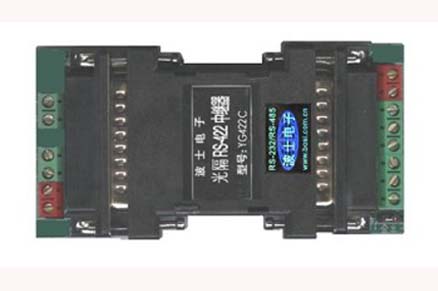

波士 RS422 中繼器的外形均為 DB25／DB25 轉接盒大小，兩端均為 DB25 針座，如圖。YG422C、YG422TC 兩端的引腳分配同波士電子 G485C 型的 RS232／RS485／RS422 轉換器。
兩端 DB25 引腳分配請參考表格信息。
�。⒁猓篩G422C 需要分別在兩端 DB25 的 16 腳與 22 腳之間接相互隔離的 5V 電源。
�。⒁猓篩G422TC 只需在其中標有“外加電源”的一端 DB25 的 16 腳與 22 腳之間接電源即可（見標簽）。
當把 RS422 中繼器作為全雙工 RS422／半雙工 RS485 光隔轉換器使用時，可以將其中一個 DB25端設置成為半雙工狀態即可（見G485C轉換器的引腳分配）。
波士電子的RS422 中繼器的簡單檢測方法：首先加電源，然后在其中一端的“收（＋）”與收（—）之間加一節電池（0.6 到 5V 均可），當收（＋）接電池正極、收（—）接電池負極時則 RS422 中繼器的另外一端的發（＋A）與發（—B）之間為正電壓，反之，當收（＋）接電池負極、收（—）接電池正極時則 RS422 中繼器的另外一端的發（＋A）與發（—B）之間為負電壓。
YG422TC（或YG422C）對外接的＋5V 電源沒有嚴格要求（電壓 4.5～5.5V，功耗電流＜50mA）。建議選用波士電子的微型開關穩壓電源。
5 (RS422)
|
6 (RS422)
|
8 (RS422)
|
9 (RS422)
|
16*
|
22
|
發 (+A)
|
發 (—B)
|
收 (+)
|
收 (—)
|
+5V 電源
|
地
|
