概述

TCC-80轉換器通過從RS-232端口取電來實現RS-232到 RS-422/485轉換。它將RS-232的TxD和RxD信號轉換為半雙工的2線RS-485或全雙工的4線RS-422/485差分信號。同時，TCC-80內建有15KV ESD浪涌保護功能，可防止輸出信號的電流突波。除此之外，TCC-80還提供了通過檢測RS-232輸出信號TxD狀態來實現RS-485自動數據流向控制的功能。因此，客戶不必親自控制RS-485數據的流向。

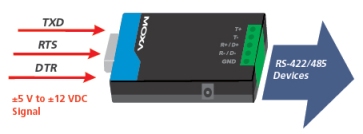

串口取電
TCC-80的RS-232接口接頭為孔式DB9的形式�？芍苯优cPC 機相連，并通過TxD、RxD和DTR信號線向PC機取電。無論這些電平信號高低與否，TCC-80都可以從這些數據/握手信號線上獲取足夠的電源。若某些應用當中沒有使用握手信號，客戶可以采用外部供電的方式。電源要求在5-12V DC，例如USB供電或電源適配器。

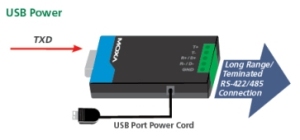

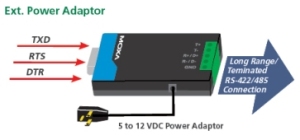

使用外部電源適配器
對TCC-80這類串口取電的設備來講，終端電阻的選取是非常關鍵的。在多數情況下，當RS-422/485電纜超過100 米時就會用到終端電阻。除去數據傳輸產生的功耗，終端電阻產生的功耗大概為75mW之多，此時，通過串口取電的方式就不能滿足TCC-80工作的需求。因此，若 RS-422/485傳輸距離較長而使用到終端電阻或沒有使用握手信號時，強烈建議客戶使用USB或電源適配器之類的方式為TCC-80供電。

串口取電的功率消耗
通過RS-232串口取電方式使用TCC-80轉換器時，尤其要注意電源功耗。RS-232電纜長度以及RS-422/485的傳輸距離。通常，PC機上的標準串口能夠通過TxD、RxD和DTR提供大概70-90mW的電源功率，TCC-80消耗掉其中50mW。需要注意的是，RS-232與主機之間的電纜長度應短于15cm 以確保在傳輸過程中的電源功率損耗降至最低。余下的功率則用于RS-422/485信號的傳輸。

特點

串口取電或外部供電

結構緊湊

2/4線422和485方式可選

RS-485自動數據流向控制

自動偵測波特率

15 KV ESD浪涌保護

內建120Ω終端電阻

規格

基本信息

RS-232端

連接器：針式DB9
信號：TxD、RxD、GND直通
內部回部：RTS到CTS，DTR到DSR和DCD

RS-422/485端

連接器：端子排
信號：TxD+, TxD-, RxD+(Data+), RxD-(Data-), GND
模式：4線RS-422, 4線RS-485；2線RS-485（通過撥碼開關選擇）

RS-485數據流向控制

自動

波特率

50 bps ~ 115.2 kbps

突波保護

15 KV ESD

環境

操作溫度

0 ~ 60℃(32 ~ 140°F)

儲存溫度

-20 ~ 75℃(-4 ~ 167°F)

工作濕度

5 ~ 95% RH

電源要求

輸入電源

RS-232串口：TxD, RTS, DTR; 外接電源輸入接口

輸入電壓

5 ~ 12 VDC

電壓功耗

10mA@5 VDC（禁用終端電阻）

機械構造

尺寸 (長×寬×高)

42×80×22 mm

外殼

ABS+AC

重量

50±5 g

保修

2年

安全認證

TCC-80

CE Class B，F(xiàn)CC Class B

訂購信息

TCC-80

無源型RS-232到RS-422/485轉換器，帶有15KV ESD突波保護

所有產品提供

USB連接線

使用手冊
