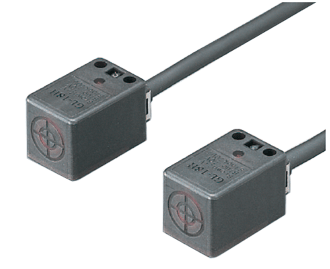

低價格

不同頻率型

長檢測距離

檢測移動工作臺的過速運轉

定位金屬錘墊

檢測鋁蓋

訂購指南

種　類	形　狀 (mm)	檢測距離(注)	型 號	輸 出	輸出工作
標準			GL-18H	NPN 開路集電極 晶體管	�！￠_(kāi)
不同頻率			GL-18HI
標準			GL-18HB		�！￠]
長檢測距離			GL-18HL		�！￠_(kāi)
不同頻率			GL-18HLI
長檢測距離			GL-18HLB		�！￠]

注：
最大工作距離是使用標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)的情況下可穩定檢測標準檢測物體時的檢測范圍。
附件

·MS-GL18HL (傳感器安裝支架)

注：
最大工作距離是使用檢測標準檢測物體時的最大可檢測距離。
穩定檢測范圍是指?jìng)鞲衅髟谥車鷾囟炔欢ɑ螂娫措妷翰▌?dòng)時能穩定檢測標準檢測物體的范圍。

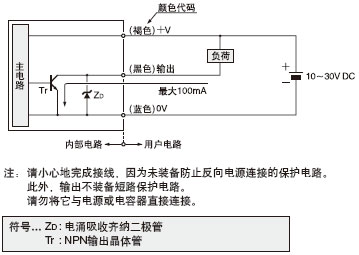

I/O電路圖和線路圖

GL-18H□ GL-18HL□

I/O電路圖	線路圖

GL-18H□
檢測領域特性	檢測物體尺寸和檢測距離之間的相互關系
		當檢測物體的尺寸小于標準尺寸(鐵板25×25×t1mm)時， 檢測距離如左圖所示縮短。

GL-18HL□
檢測領域特性	檢測物尺寸和檢測距離之間的相互關系
		當檢測物體的尺寸小于標準尺寸(鐵板40×40×t1mm)時， 檢測距離如左圖所示縮短。

使用指南

安裝
· 緊固扭矩應為0.5N·m以下。 · 用螺母安裝傳感器，透過孔的直徑應為φ 3.4mm。 · 不提供螺絲、螺母和墊圈。請另行準備。
周圍金屬的影響
· 當傳感器附近有金屬時，保持如下所示最小的間距。
	GL-18H□ GL-18HL□ A 5mm 25mm B 25mm 60mm C 0mm 20mm(注) D 5mm 30mm	注： 當GL-18HL□安裝在絕緣體或附帶的鋁制安裝支架上，距離“C”可為零。
防止相互干擾
· 當兩臺以上傳感器平行或面對面安裝時，請按下圖所示保持最小間距，防止相互干擾。
GL-18H□ GL-18HL□ 在“I”型和非 “I”型之間 在2個“I ” 型或2 個非 “I”型之間 在“I”型 和非“I” 型之間 在2個“I ” 型或2 個非 “I”型之間 E 0mm(注2) 40mm 20mm 130mm F 20mm 70mm 40mm 200mm
注： 1) 型號中的“I”指不同頻率型。 2) 兩臺傳感器可貼近安裝。當3臺以上傳感器以相等間距并排安裝時， 尺寸E的最小值應為11mm。
檢測距離
· 檢測距離是使用標準檢測物體時的檢測距離。當使用非鐵金屬時，檢測距離是通過乘以如下圖所示的修正系數而得的。另外，如果檢測物是電鍍過的，檢測距離也會改變。
修正系數
型 號 GL-18H□ GL-18HL□ 鐵 1 1 不銹鋼 (SUS304) 約0.68 約0.65 黃銅 約0.45 約0.42 鋁 約0.43 約0.41
接線
· 請小心地完成接線，因?yàn)槲囱b備防止反向電源連接的保護電路。輸出不裝備短路保護電路，請勿將它與電源或電容器直接連接。
其他
· 電源接通后的短時間(50ms)內，請勿使用。

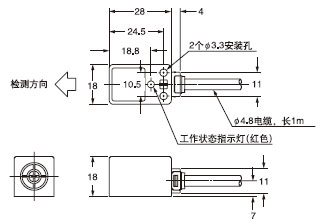

尺寸(單位：mm)

GL-18H□ GL-18HL□ (傳感器)	MS-GL18HL GL-18HL□傳感器安裝支架(附件)
