產品名稱：
|
西門子CPU 222
|
|
型 號：
|
6ES7 212-1AB23-0XB0，6ES7 212-1BB23-0XB0
|
|
價 格：
|
0.00
|
|
品 牌：
|
1
|
|
|
|
|
CPU 222 DC/DC/DC |
CPU 222 AC/DC/ 繼電器 |
| 物理特性 |
| 尺寸(W X H X D) |
90 x 80 x 62 mm |
90 x 80 x 62 mm |
| 重量 |
270 g |
310 g |
| 功耗 |
5 W |
7 W |
| 存儲器特性 |
| 程序存儲器 |
|
|
| 在線程序編輯時 |
4096 bytes |
4096 bytes |
| 非在線程序編輯時 |
4096 bytes |
4096 bytes |
| 數據存儲器 |
2048 bytes |
2048 bytes |
| 裝備(超級電容) |
50小時/典型值(40°C時最少8小時) |
50小時/典型值(40°C時最少8小時) |
| (可選電池) |
200天/典型值 |
200天/典型值 |
| I/O特性 |
| 本機數字量輸入 |
8 輸入 |
8 輸入 |
| 本機數字量輸出 |
6 輸出 |
6 輸出 |
| 本機模擬量輸入 |
無 |
無 |
| 本機模擬量輸出 |
無 |
無 |
| 數字I/O映象區 |
256(128輸入/128輸出) |
256(128輸入/128輸出) |
| 模擬I/O映象區 |
32(16輸入/16輸出) |
32(16輸入/16輸出) |
| 允許最大的擴展I/O模塊 |
2個模塊 |
2個模塊 |
| 允許最大的智能模塊 |
2個模塊 |
2個模塊 |
| 脈沖捕捉輸入 |
8 |
8 |
| 高速計數器 |
|
|
| 總數 |
4個 |
4個 |
| 單相計數器 |
4，每個30KHz |
4，每個30KHz |
| 兩相計數器 |
2，每個20KHz |
2，每個20KHz |
| 脈沖輸出 |
2個20KHz(僅限于DC輸出) |
2個20KHz(僅限于DC輸出) |
| 常規特性 |
| 定時器總數 |
256個 |
256個 |
| 1ms |
4個 |
4個 |
| 10ms |
16個 |
16個 |
| 100ms |
236個 |
236個 |
| 計數器總數 |
256(由超級電容或電池備份) |
256(由超級電容或電池備份) |
| 內部存儲器位掉電保持 |
256(由超級電容或電池備份) |
256(由超級電容或電池備份) |
|
112(存儲在EEPROM) |
112(存儲在EEPROM) |
| 時間中斷 |
2個1ms分辨率 |
2個1ms分辨率 |
| 邊沿中斷 |
4個上升沿和/或4個下降沿 |
4個上升沿和/或4個下降沿 |
| 模擬電位器 |
1個8位分辨率 |
1個8位分辨率 |
| 布爾量運算執行時間 |
0.22μs |
0.22μs |
| 時鐘 |
可選卡件 |
可選卡件 |
| 卡件選項 |
存儲器、電池和實時時鐘 |
存儲器、電池和實時時鐘 |
| 集成的通信功能 |
| 接口 |
1個RS-485接口 |
1個RS-485接口 |
| PPI,DP/T波特率 |
9.6,19.2和187.5kbaud |
9.6,19.2和187.5kbaud |
| 自由口波特率 |
1.2kbaud至115.2kbaud |
1.2kbaud至115.2kbaud |
| 每段最大電纜長度 |
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米 |
使用隔離的中繼器：187.5kbaud可達1000米，38.4kbaud可達1200米 |
|
未使用隔離中繼器：50米 |
未使用隔離中繼器：50米 |
|
每段32個站，每個網絡126個站 |
每段32個站，每個網絡126個站 |
| 最大站點數 |
32 |
32 |
| 最大主站數 |
是(NETR/NETW) |
是(NETR/NETW) |
| 點到點(PPI主站模式) |
共4個，2個保留 |
共4個，2個保留 |
| MPI連接 |
(1個給PG，1個給OP) |
(1個給PG，1個給OP) |
| 電源特性 |
| 輸入電源 |
| 輸入電壓 |
20.4至28.8 VDC |
85至264 VAC(47至63 Hz) |
| 輸入電流 |
85mA (僅CPU，24 VDC) |
40/20mA (僅CPU，120/240 VAC) |
| |
500mA (最大負載，24 VDC) |
140/70mA (最大負載，120/240 VAC) |
| 沖擊電流 |
12A，28.8 VDC時 |
20A，264 VAC時 |
| 隔離(現場與邏輯) |
不隔離 |
1500 VAC |
| 保持時間(掉電) |
10ms，24 VDC時 |
20/80ms，120/240 VAC時 |
| 保險(不可替換) |
3A，250 V時慢速熔斷 |
2A，250 V時慢速熔斷 |
| 24 VDC傳感器電源 |
| 傳感器電壓 |
L+減5V |
20.4至28.8 VDC |
| 電流限定 |
1.5A峰值，終端限定非破壞性 |
1.5A峰值，終端限定非破壞性 |
| 紋波噪聲 |
來自輸入電源 |
小于1 V峰分值 |
| 隔離(傳感器與邏輯) |
非隔離 |
非隔離 |
| 數字量輸入特性 |
| 本機集成數字量輸入點數 |
8輸入 |
8輸入 |
| 輸入類型 |
漏型/源型(IEC類型1/漏型) |
漏型/源型(IEC類型1/漏型) |
| 額定電壓 |
24 VDC，4mA典型值時 |
24 VDC，4mA典型值時 |
| 最大持續允許電壓 |
30V DC |
30V DC |
| 浪涌電壓 |
35V DC，0.5秒 |
35V DC，0.5秒 |
| 邏輯1信號(最小) |
15 VDC，2.5mA |
15 VDC，2.5mA |
| 邏輯0信號(最大) |
5 VDC，1mA |
5 VDC，1mA |
| 輸入延遲 |
可選(0.2至12.8ms) |
可選(0.2至12.8ms) |
| 連接2線接近開關傳感器(Bero) |
|
|
| 允許漏電流最大 |
1mA |
1mA |
| 隔離(現場與邏輯) |
|
|
| 光電隔離 |
是 |
是 |
| 隔離組 |
500 VAC，1分鐘 |
500 VAC，1分鐘 |
| 高速輸入速率 |
見接線圖 |
見接線圖 |
| 高速計數器邏輯1=15–30 VDC |
|
|
| 高速計數器邏輯1=15–26 VDC |
20KHz(單相)，10KHz(兩相) |
20KHz(單相)，10KHz(兩相) |
| 同時接通的輸入 |
30KHz(單相)，20KHz(兩相) |
30KHz(單相)，20KHz(兩相) |
| 電纜長度最大 |
所有 |
所有 |
| 屏蔽 |
|
|
|
500米(標準輸入) |
500米(標準輸入) |
| 非屏蔽 |
50米(高速計數器輸入) |
50米(高速計數器輸入) |
|
300米(標準輸入) |
300米(標準輸入) |
| 數字量輸出特性 |
| 本機集成數字量輸出點數 |
6輸出 |
6輸出 |
| 輸出類型 |
固態-MOSFET(源型) |
干觸點 |
| 額定電壓 |
24 VDC |
24VDC或250VAC |
| 電壓范圍 |
20.4至28.8 VDC |
5至30V DC或5至250V AC |
| 浪涌電流(最大) |
8A，100ms |
5A，4s(10%工作率時) |
| 邏輯1(最小) |
20 VDC，最大電流 |
- |
| 邏輯0(最大) |
0.1 VDC，10KΩ負載 |
- |
| 每點額定電流(最大) |
0.75A |
2.0A |
| 每個公共端的額定電流(最大) |
6A |
10A |
| 漏電流(最大) |
10μA |
- |
| 燈負載(最大) |
5 W |
30 W DC200 W AC |
| 感性嵌位電壓 |
L+減48 VDC，1W功耗 |
- |
| 接通電阻(接點) |
0.3Ω典型值(0.6Ω最大值) |
0.2Ω(新的時候最大值) |
| 隔離 |
|
|
| 光電隔離(現場到隔離) |
500 VAC，1分鐘 |
- |
| 邏輯到接點 |
- |
1500 VAC，1分鐘 |
| 電阻(邏輯到接點) |
- |
100 MΩ |
| 隔離組 |
見接線圖 |
見接線圖 |
| 延時(最大) |
|
|
| 斷開到接通 |
2μs(Q0.0,Q0.1)，15μs(其它) |
- |
| 接通到斷開 |
10μs(Q0.0,Q0.1)，130μs(其它) |
- |
| 切換 |
- |
10ms |
| 脈沖頻率(最大) |
20KHz(Q0.0和Q0.1) |
1Hz |
| 機械壽命周期 |
- |
10,000,000(無負載) |
| 觸點壽命 |
- |
100,000(額定負載) |
| 同時接通的輸出 |
55°C時，所有的輸出(水平安裝) |
55°C時，所有的輸出(水平安裝) |
|
45°C時，所有的輸出(垂直安裝) |
45°C時，所有的輸出(垂直安裝) |
| 兩個輸出并聯 |
是，僅輸出同組時 |
否 |
| 電纜長度(最大) |
|
|
| 屏蔽 |
500米 |
500米 |
| 非屏蔽 |
150米 |
150米 |
返回TOP

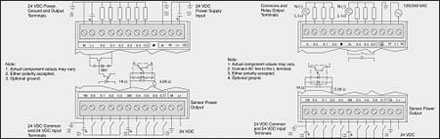

CPU 222 DC/DC/DC 接器端子圖
返回TOP
CPU 222 尺寸圖
|
|
|
