4U、19英寸可上架，歐美風格，符合
EIARS-310C 標準
最多可安裝11個3.5"驅動器
可選用工業CPU卡或商用PC主板
前面板帶鎖，防止誤操作
前端2個USB接口
特殊的弧形壓梁設計，板卡卡條高度可調
| 物理特性 |
材質 |
1.2mm優質碳素高強度結構鋼，符合FCC及CE標準 |
| 工藝 |
噴涂高溫烘烤表面處理 |
| 顏色 |
米白/黑色 |
| 物理尺寸 |
482mm×540mm×177mm(W×D×H) |
| 包裝尺寸 |
696mmx556mmx291mm(W×D×H) |
| 毛重 |
15.7 kg ±0.5 |
| 凈重 |
13.0 kg ±0.5 |
| 機箱參數 |
底板 |
標準工業底板或通用的商用PC主板 |
| 驅動器空間 |
3個5.25"驅動器位置、7個3.5"驅動器位置 |
| 冷卻系統 |
前端有2個12025雙滾珠冷卻風扇，機箱上蓋后端1個8015雙滾珠雙風扇 |
| 系統控制 |
前面板提供電源和復位按鈕 |
| 狀態指示 |
前面板提供電源以及硬盤指示燈 |
| 電源 |
AT/ATX電源可選 |
| I/O口 |
前端2個USB接口 |
| 行業應用 |
工業控制系統、桌面PC系統、SOHU自動化系統、DVR設備、 服務器系統等 |
| 壓梁 |
特殊的弧形壓梁設計，弧形壓條高度可調 |
| 防塵過濾器 |
前面板防塵過濾棉 |
| 環境要求 |
溫度 |
-20℃－60℃ |
| 濕度 |
5%－95%@ 40°C, 非凝露 |
| 沖擊試驗 |
10 G（持續11毫秒，半正弦波） |
| 振動試驗 |
加速度：300m/s，脈沖寬度：11ms |
| 噪聲 |
聲壓小于56 dB（5 ~ 28°C） |
電源選項：
| 型 號 |
特 性 |
| 功 率 |
輸入電壓 |
輸出電壓 |
| PWR-300 |
300W |
90～240VAC
47～63Hz |
+3.3V@20A ,+5V@20A +12V1@12A
+12V2@12A， -5V@0.5A,-12V@0.8A |
| PWR-350 |
350W |
90～240VAC
47～63Hz |
+3.3V@28A ,+5V@25A +12V1@15A
+12V2@15A， -5V@0.1A,-12V@0.8A |
底板選項：
| 底板型號 |
插槽 |
尺寸
（mm） |
| PCI |
ISA |
PICMG |
| ABP-08P4 |
4 |
2 |
2 |
217×192 |
| ABP-09P6 |
6 |
1 |
2 |
270×190.5 |
| ABP-13L4 |
4 |
- |
2 |
270×308 |
| ABP-14I |
- |
14 |
- |
315.5×173.5 |
| ABP-14P4 |
4 |
8 |
2 |
323×270 |
| ABP-14P10 |
10 |
2 |
2 |
317×270 |
| ABP-15P7 |
7 |
6 |
2 |
317×270 |
| ABP-15P12 |
12 |
- |
3 |
317×270 |
訂購信息：
| 產品型號 |
顏色 |
后窗 |
| RPC-900-3.03.0900111019 |
黑色 |
AT |
| RPC-900-3.03.0900112009 |
黑色 |
ATX |
| RPC-900-3.03.0900211009 |
白色 |
AT |
| RPC-900-3.03.0900212009 |
白色 |
ATX |
附件清單：
| 名稱 |
數量 |
名稱 |
數量 |
名稱 |
數量 |
| 1轉6電源線 |
1條 |
鑰匙 |
1套 |
5轉3架 |
3套 |
| 防塵過濾棉 |
1塊 |
螺絲 |
2包 |
弧形壓條 |
4個 |

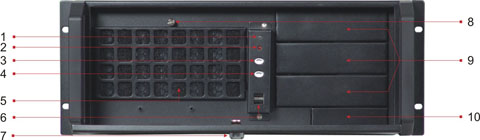

機箱前面板：
| 1、電源指示燈 |
2、硬盤指示燈 |
3、電源按鈕 |
4、復位按鈕 |
| 5、防塵過濾網 |
6、雙USB接口 |
7、機箱鎖 |
8、過濾棉卡位螺絲 |
| 9、5.25"驅動器擋板 |
10、3.5"驅動器擋板 |
|
|

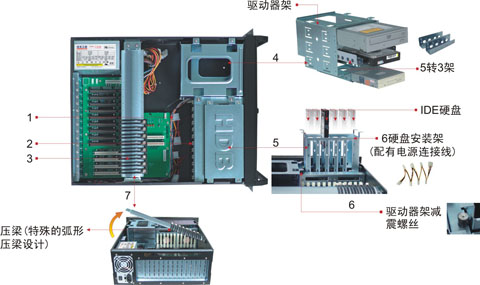

機箱內部結構：
| 1、風扇電源連接線 |
2、工業CPU卡卡槽 |
3、弧形壓條 |
4、驅動器架 |
| 5、硬盤安裝架 |
6、驅動器架減震螺絲 |
7、弧形壓梁 |
|
機箱后窗：
| ATX后窗（可配商業PC主板） |
AT后窗（可配工業底板） |
| 1、箱蓋定位螺絲 |
1、電源后窗(可安裝標準AT/ATX電源) |
| 2、機箱排氣孔(增加機箱內的散熱效果) |
2、擴展槽(可安裝PCI/ISA/PICMG板卡) |
| 3、60×60mm風扇安裝位 |
|
| 4、標準的ATX擋片 |
|

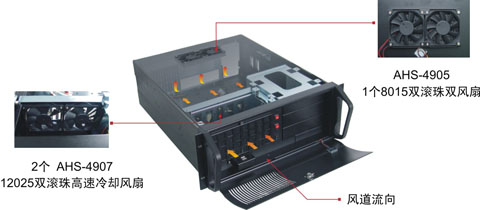

冷卻系統：

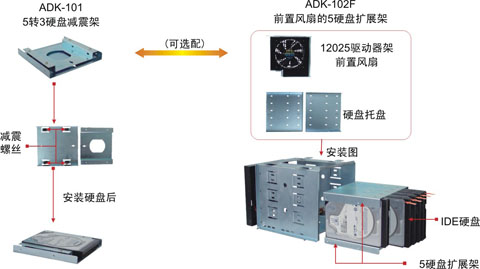

可選配件：

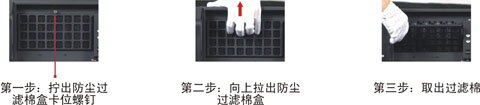

清潔過濾棉：

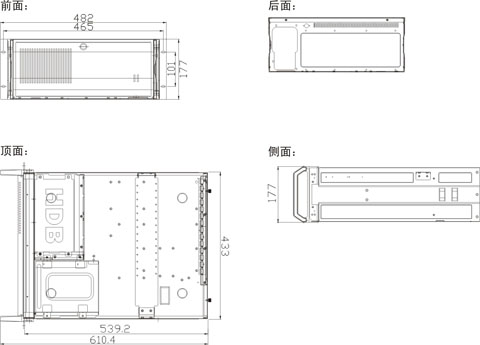

尺寸圖：
