產品名稱：
|
華北工控RPC-919
|
|
型 號：
|
RPC-919
|
|
價 格：
|
0.00
|
|
品 牌：
|
240
|
|
|
|
4U、19英寸可上架，歐美風格，符合EIARS-310C 標準
8.4”液晶顯示器，支持800×600分辨率
最多可安裝11個3.5’’驅動器
可選用工業CPU卡或商用PC主板
前面板帶鎖，內置鍵盤鎖，防止誤操作
特殊的弧形壓梁設計，高度連續可調
指示燈：Power LED，IDE LED
開關：PowerON/OFF，Reset，鍵盤鎖 | |
|
| 物理特性 |
材質 |
1.2mm優質碳素高強度結構鋼，符合FCC及CE標準 |
| 工藝 |
噴涂高溫烘烤表面處理 |
| 顏色 |
米白/黑色 |
| 物理尺寸 |
482mm×540mm×177mm(W×D×H) |
| 包裝尺寸 |
696mmx556mmx291mm(W×D×H) |
| 毛重 |
15.7 kg ±0.5 |
| 凈重 |
13.0 kg ±0.5 |
| 機箱參數 |
底板 |
標準工業底板或通用的商用PC主板 |
| 驅動器空間 |
提供1個5.25"驅動器和7個3.5"驅動器位置 |
| 冷卻系統 |
前端2個12025雙滾珠冷卻風扇，機箱上蓋后端1個8015雙滾珠雙風扇 |
| 系統控制 |
前面板提供鍵盤鎖按鈕、復位按鈕和電源開關 |
| 狀態指示 |
前面板提供電源以及硬盤指示燈 |
| 電源 |
AT/ATX電源可選 |

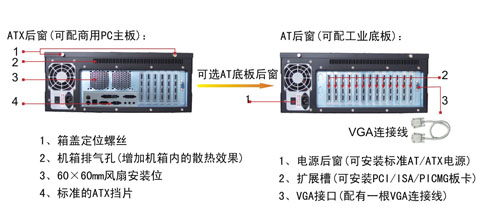

| I/O口 |
后端提供一個VGA接口 |
| 行業應用 |
工業控制、CTI系統、DVR系統等 |
| 壓梁 |
特殊的弧形壓梁設計，弧形壓條高度可調 |
| 防塵過濾器 |
前面板防塵過濾棉 |
| 液晶顯示屏 |
模塊 |
8.4英寸SVGA 真彩TFT LCD |
| 屏幕大小 |
213.4 ( 8.4”) |
| 分辨率 |
800(x3) x 600 |
| 點距 |
0.213(H) x 0.213(V) |
| 亮度 |
220 cd/㎡(中心) (ICFL=4.6 mA) |
| 對比度 |
500：1 |
| 電路接口 |
單通道LVDS |
| 色彩支持 |
自適應262K色彩 (RGB 6-bit driver) |
| 物理尺寸 |
203.0(W) x 142.5(H) x 5.7(D) |
| 觸摸屏（可選） |
應用技術 |
四線電阻式 |
| 觸控區域 |
172.4(H) x 129.8(V) |
| 分辨率 |
800×600 |
| 觸摸壽命 |
任一點觸摸大于500萬次 |
| 定位精度 |
小于2.03 mm |
| 感應力度： |
可感知100g觸摸力 |
| 透光率 |
>90% |
| 環境要求 |
溫度 |
0℃－50℃ (32-122F) |
| 濕度 |
5%－95%@ 40°C, 非凝露 |
| 沖擊試驗 |
10 G（持續11毫秒，半正弦波） |
| 振動試驗 |
1 Grms (5 ~ 500 Hz) |
| 噪聲 |
聲壓小于56 dB（5 ~ 28°C） |
電源選項
| 型號 |
特性 |
| 功率 |
輸入電壓 |
輸出電壓 |
| PWR-300 |
300W |
90～240VAC 47～63Hz |
+3.3V@20A ,+5V@20A +12V1@12A ,
+12V2@12A， -5V@0.5A,-12V@0.8A |
| PWR-350 |
350W |
90～240VAC 47～63Hz |
+3.3V@28A ,+5V@25A +12V1@15A ,
+12V2@15A， -5V@0.1A,-12V@0.8A |
底板選項
| 產品型號 |
插槽 |
尺寸 |
| PCI |
ISA |
PICMG |
| ABP-08P4 |
4 |
2 |
2 |
217×192 |
| ABP-09P6 |
6 |
1 |
2 |
270×190.5 |
| ABP-13L4 |
4 |
-- |
2 |
270×308 |
| ABP-14I |
-- |
14 |
-- |
315.5×173.5 |
| ABP-14P4 |
4 |
8 |
2 |
317×270 |
| ABP-14P10 |
10 |
2 |
2 |
317×270 |
| ABP-15P7 |
7 |
6 |
2 |
317×270 |
| ABP-15P12 |
12 |
-- |
3 |
317×270 |
訂購信息
| 物料編號 |
顏色 |
后窗 |
| RPC-919-3.03.091911100 |
黑色 |
AT |
| RPC-919-3.03.0919112009 |
黑色 |
ATX |
| RPC-919-3.03.0919211009 |
白色 |
AT |
| RPC-919-3.03.0919212009 |
白色 |
ATX |
| RPC-919-3.03.0919111019 |
黑色（液晶屏+觸摸屏） |
AT |
附件清單
| 名稱 |
數量 |
名稱 |
數量 |
| VGA連接線 |
1條 |
5轉3架 |
3套 |
| 6硬盤電源線 |
1條 |
弧形壓條 |
4個 |
| 鑰匙 |
1套 |
螺絲 |
1包 |

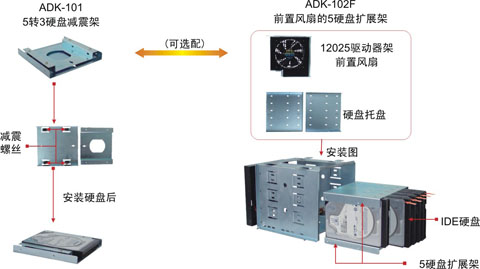

可選附件
| ADK-101 |
ADK-102F |
LIB-900 |
| 5轉3硬盤減震架 |
前置風扇的5硬盤擴展架 |
USB轉6IDE接口功能板 |

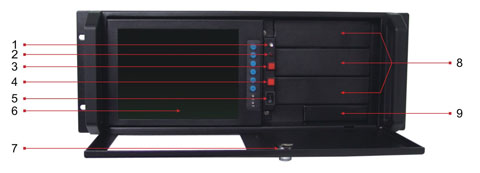

機箱前面板：
| 1、電源指示燈 |
2、硬盤指示燈 |
3、復位按鈕 |
| 4、鍵盤鎖按鈕 |
5、電源開關 |
6、8.4寸液晶顯示器 |
| 7、機箱鎖 |
8、5.25寸驅動器擋板 |
9、3.5寸驅動器擋板 |

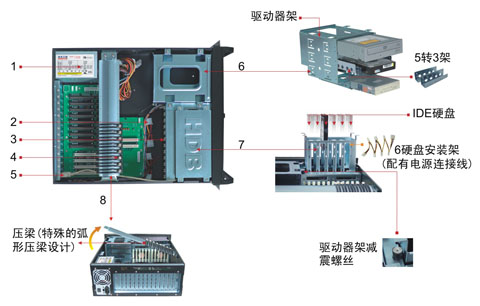

內部結構圖：

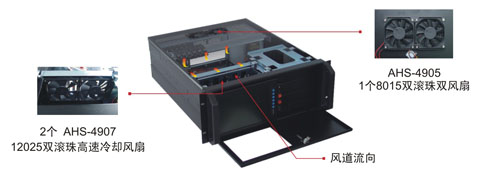

◆良好的散熱風扇，采用正壓雙滾珠風扇設計，形成強有力的散熱風道，散熱效果更好，系統穩定性更高。
◆專業的驅動器架防震設計，有效保護驅動器，延長設備實用壽命。
◆前置8.4寸TFT液晶顯示器，無需外界顯示設備就可對主機進行各項操作。

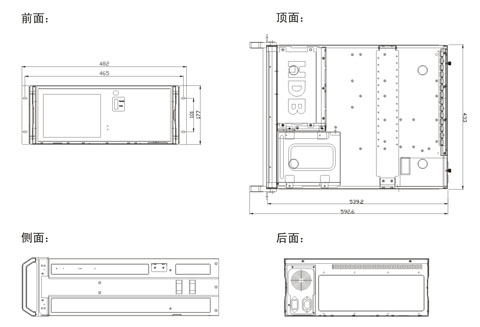

尺寸圖：
|
|
|
