產品名稱:
|
工控極機箱
|
|
型 號:
|
8槽嵌入式工業機箱EPC-208
|
|
價 格:
|
0.00
|
|
品 牌:
|
240
|
|
|
|
| 物理特性 |
材質 |
1.2mm優質碳素高強度結構鋼,符合FCC及CE標準 |
| 工藝 |
噴涂高溫烘烤表面處理 |
| 顏色 |
米白/黑色 |
| 物理尺寸 |
268.5mm×408mm×175.5mm(W×D×H) |
| 包裝尺寸 |
280mm×415mm×190mm(W×D×H) |
| 毛重 |
10kg ±0.5 |
| 凈重 |
10kg ±0.5 |
| 機箱參數 |
底板 |
PBP-08P4 |
| 驅動器空間 |
2個3.5",1個5.25’’驅動器位 |
| 冷卻系統 |
前置1個8025雙滾珠高速冷卻風扇 |
| 系統控制 |
前面板提供復位按鈕,電源開關以及1個PS/2鼠標鍵盤接口 |
| 狀態指示 |
前面板提供電源及硬盤指示燈 |
| 電源 |
AT/ATX電源可選 |
| I/O口 |
前面板2個USB接口,后面板1個串口,1個并口后窗 |
| 行業應用 |
公路收費系統,工業控制現場,監控等 |
| 壓梁 |
特殊的弧形壓梁設計 |
| 防塵過濾器 |
前面板防塵過濾棉 |
| 環境要求 |
溫度 |
-20℃-60℃ |
| 濕度 |
5%-95%@ 40°C, 非凝露 |
| 沖擊試驗 |
10 G(持續11毫秒,半正弦波) |
| 振動試驗 |
1 Grms (5 ~ 500 Hz) |
| 噪聲 |
聲壓小于56 dB(5 ~ 28°C) |
電源選項:
| 型號 |
特性 |
| 功率 |
輸入電壓 |
輸出電壓 |
| PWR-300 |
300W |
90~240VAC 47~63Hz |
+3.3V@20A ,+5V@20A +12V1@12A +12V2@12A, -5V@0.5A,-12V@0.8A |
| PWR-350 |
350W |
90~240VAC 47~63Hz |
+3.3V@28A ,+5V@25A +12V1@15A +12V2@15A, -5V@0.1A,-12V@0.8A |
底板選項
| 產品型號 |
系統 |
插槽個數 |
尺寸 |
| ABP-08P4 |
單 |
4PCI/2 PICMG/2 ISA |
217×192 |
訂購信息
| 物料編號 |
顏色 |
后窗 |
| EPC-208-3.04.0208111009 |
黑色 |
AT |
| EPC-208-3.04.0208211009 |
白色 |
AT |
附件清單
| 名稱 |
數量 |
名稱 |
數量 |
| 橡膠柱 |
10個 |
螺絲 |
1包 |
| 防塵過濾棉 |
1塊 |

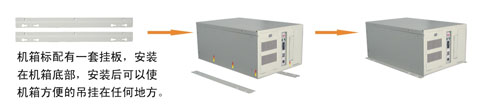

掛板 |
1套 |

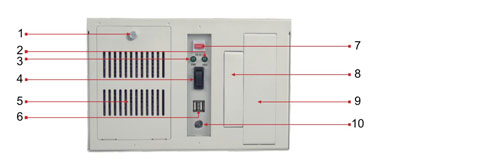

機箱前面板:

| 1、防塵過濾棉固定螺絲 |
2、硬盤指示燈 |
3、電源指示燈 |
| 4、電源開關 |
5、風扇進氣孔 |
6、USB數據接口 |
| 7、復位按鈕 |
8、3.5寸驅動器擋板 |
9、5.25寸驅動器擋板 |
| 10、PS/2接口 |
|
|

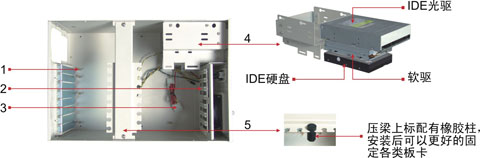

內部結構:

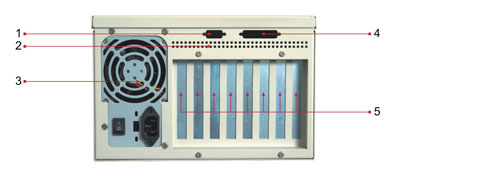

機箱背面板:

| 1、COM口后窗 |
2、排氣孔 |
3、電源后窗(可安裝AT/ATX后窗) |
| 3、并口后窗 |
4、擴展槽(可安裝各類PCI/ISA/PICMG板卡) |

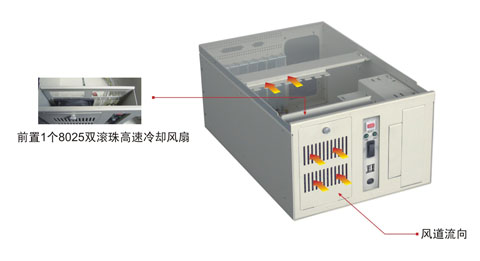

◆良好的散熱系統,采用正壓雙珠滾風扇設計,形成前有力的散熱風道,散熱效果更好,系統穩定性更高

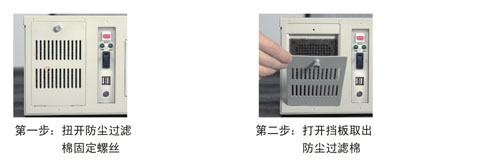

◆獨具匠心的防塵過濾網設計,可方便對風扇過濾進行拆卸、清洗、更換

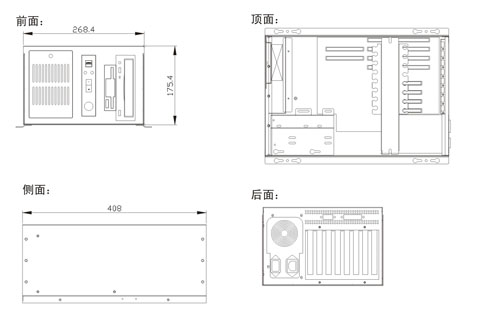

尺寸圖:

|
|
|
