常規型號：
| PTC熱敏電阻參數數據 |
ES系列（單芯） |
DS系列（三芯） |
單位 |
| 最大工作電壓 |
Umax |
25 |
25 |
V |
| 額定動作溫度 |
Tk |
60～180 |
60～180 |
℃ |
| Tk公差 |
|
±5 |
±5 |
℃ |
| Tk的重復性 |
ΔT |
±0.5 |
±0.5 |
℃ |
| 額定電阻值 |
R25℃±1℃ |
≤100 |
≤300 |
Ω |
| 下限控溫點(V≤2.5V) |
TK-5(℃) |
≤550 |
≤1650 |
Ω |
| 上限控溫點(V≤2.5V) |
TK+5(℃) |
≥1330 |
≥3990 |
Ω |
| 保護溫+15℃電阻值 |
TK+15(℃) |
≥4 |
≥12 |
KΩ |
| 熱響應時間 |
Ts |
≤5 |
≤5 |
S |
| 絕緣耐壓 |
V |
2.5 |
2.5 |
KV |
| 導線拉力 |
|
承受10N,10S拉力無損壞現象 |
承受10N,10S拉力無損壞現象 |
N |
| 最高存放溫度 |
TLmax |
160 |
160 |
℃ |
| 最低存放溫度 |
TLmin |
-25 |
-26 |
℃ |
工作原理

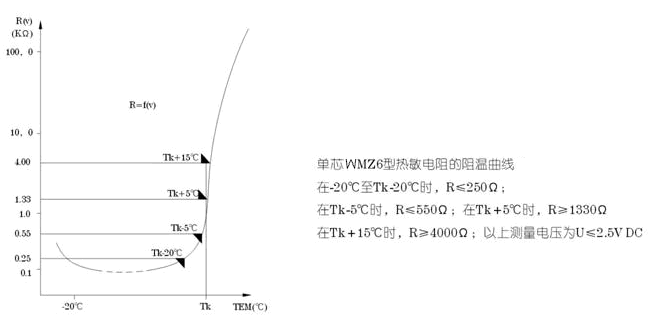

PTC熱敏電阻具有正溫度系數電阻特性。當溫度達到其居里點時，半導體陶瓷相變開始，其電阻值隨溫度的升高而快速增大，在控制溫度點Tk附近，變化尤其明顯，從而起到控制電路的目的

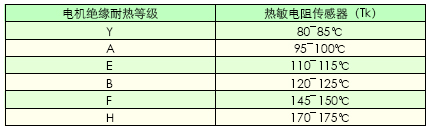

推薦按下表選用熱敏電阻傳感器（僅供參考）

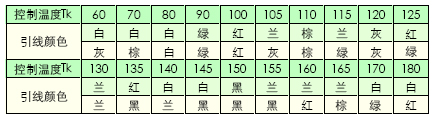

控制溫度對應的引線顏色
安裝說明
將傳感器固定在需要檢測溫度的部位（通常安裝在繞組中），在安裝時不要用力敲打或擠壓傳感器的芯片，不要讓引線承受拉力，引線接在電機接線盒內。必須與電機保護器配合使用，方可對電機超溫實施控制。
三芯式傳感器的每個芯片分別安裝在三相繞組的適當位置，每相繞組安裝一芯。
