采用霍爾效應原理，可靠性高，微功耗；線性測量范圍：0～120%標稱輸入；頻響范圍：DC～5kHz；隔離電壓>3kVDC，1分鐘；過載能力：30倍標稱輸入值，持續5秒；額定環境溫度：商業級0～+50℃，工業級-25℃～+70℃；平均無故障工作時間：＞5萬小時。穿心感應式輸入，測量范圍寬；
[型號說明]
[霍爾直測式電流傳感器/變送器型號及參數表（標準條件下測試）]
|
產品型號 |
精度等級 |
輸出類型 |
輸出標稱值 |
響應時間 |
負載能力 |
靜態電流 |
溫漂(ppm/℃) |
結構類型 |
電源 |
產品級別 |
輸入
標稱值系列 |
|
WBI221S17 |
1.0 |
VG |
3.5V,5V |
15μS |
5mA |
10mA |
600 |
S1 |
±12V/±15V |
空 |
S1型Ф13穿心輸入:
30A,50A,100A
F2型Ф20穿心輸入:
100A,150A,200A,
250A,300A,400A,
500A
F3型Ф35、F4型Ф48穿心輸入:
300A,400A,500A,
600A |
|
WBI221F27 |
F2 |
|
WBI221F37 |
F3 |
|
WBI221F47 |
F4 |
|
WBI222S11 |
1.0 |
VZ |
5V |
250mS |
5mA |
13mA |
600 |
S1 |
+12V/+24V |
空/I |
|
WBI222F21 |
F2 |
|
WBI222F31 |
F3 |
|
WBI222F41 |
F4 |
|
WBI224S11 |
1.0 |
IZ |
20mA |
250mS |
6V |
17mA |
800 |
S1 |
+12V/+24V |
空/I |
|
(4～20)mA |
|
WBI224F21 |
20mA |
F2 |
|
(4～20)mA |
|
WBI224F31 |
20mA |
F3 |
|
(4～20)mA |
|
WBI224F41 |
20mA |
F4 |
|
(4～20)mA |
[霍爾磁平衡式電流隔離傳感器型號及參數表（標準條件下測試）]
|
產品型號 |
精度等級 |
輸出類型 |
輸出標稱值 |
響應時間 |
負載能力 |
靜態電流 |
溫漂(ppm/℃) |
結構類型 |
電源 |
產品級別 |
輸入
標稱值系列 |
|
WBI021S97 |
1.0 |
VG |
3.5V,5V |
15μS |
5mA |
10mA |
300 |
S9 |
±12V/±15V |
空/I |
S9型Ф9穿心輸入:
10A,20A,30A,50A
F2型Ф20穿心輸入:
20A,30A,50A,
60A,80A,100A |
|
WBI021F27 |
F2 |
|
WBI022S97 |
1.0 |
VZ |
5V |
250mS |
5mA |
10mA |
300 |
S9 |
|
WBI022F27 |
F2 |
|
WBI024S97 |
1.0 |
IZ |
20mA |
250mS |
6V |
10mA |
350 |
S9 |
空 |
|
(4～20)mA |
13mA |
|
WBI024F27 |
20mA |
10mA |
F2 |
|
(4～20)mA |
13mA |
定貨型號應包括：傳感器型號、輸入/輸出規格（標稱值）、精度等級、電源等。例如：WBI022F27--100A/5V—1.0--±12V
[產品接線圖]
[典型應用示例]
直流電流輸出型（Iz）傳感器/變送器的輸出為共地電流源，接線原理見下圖，圖中RL是用戶負載。

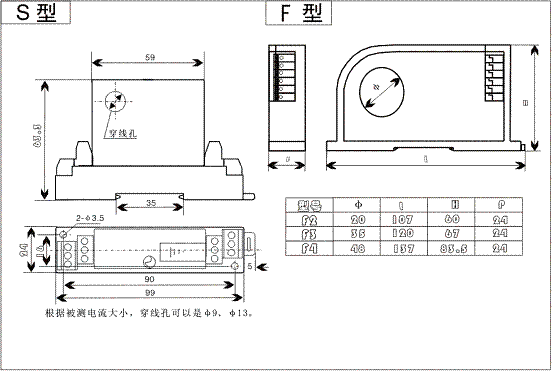

[結構尺寸]
|
