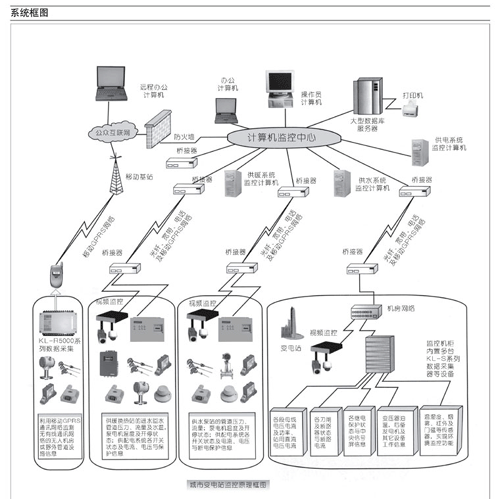

系統概述
對城市供水、供暖、供電的相關設備的運行狀態和運行環境實施監測，建成一套智能化的綜合管理系統，達到提高四大系統的可靠性，降低設備運行和維護成本的目的。通過監控中心對現場環境實現遙測、遙信、遙控、遙視（可選）等四遙功能，把險情隱患排除在萌芽狀態，從而使市政水電氣系統的綜合管理達到先進水平。
| |
硬件設備
· KL-S系列采集器實現水電氣信息的采集、處理、傳輸及告警輸出，特點如下：
· 直接連接一個或多個溫度、壓力、液位、功率、交流電壓及交流電流傳感器，提供外接傳感器電源；
· 字符液晶第一行循環顯示的溫度、壓力、液位、功率、交流電壓及交流電流值模擬量數據，第二行循環顯示溫度、壓力、液位、功 率、電壓，電流等告警信息；
· 通過壓力變送器監測發電廠供熱管線及本地用戶的供熱網絡的進水壓力和回水壓力信息；
· 通過交流電流傳感器和電壓傳感器監測供水水泵的電流與高低壓電壓，保證供水系統的大容量用電設備的工作；
· 通過壓力和液位變送器監測管道壓力和水池水位信息，使得存輸水部分工作正常；
· 通過開關量接口接入泵電機的工作狀態，溫度傳感器監測電機表面溫度，保證水泵電機設備的工作；
· 通過電壓電路傳感器監測母線電壓和斷路器電流信息，保證變電站供電母線的正常工作；
· 根據刀閘狀態和斷路保護狀態的開關量信號，判斷供電系統的故障發生；
· 可選RS232/485/422、以太網通訊接口，通過電信傳輸網絡實現信息傳輸，采集器的地址和通訊速度可設置；
· 按鍵設置電壓、電流、壓力等上下限報警參數，設置每種報警發生后繼電器輸出通道及對應告警燈的指示；可選220VAC、48VDC 和24VDC的任一種供電電源；
· 通訊及傳感器接口有過壓及雷擊的防護電路，硬件和軟件上均采取先進的抗干擾措施，長期可靠的運行；
· 在規模較大時，使用KL-2006 多路監控儀，實現多監控點的監測。
· 通過協議轉換器KLM-4052/4實現超聲波流量計等智能設備的數據接入；
· 支持接入用戶自定的其它傳感器。
傳輸方式
· 采集器RS-232/485接口連接到設備已有的“透明”串口;
· 增加“串口服務器”，采集器RS-232/485接口連接到“串口服務器”的串口;
· 采集器以太網（RJ45）接口連接到交換機的以太網接口;
· 采用調制解調器，實現Modem數據傳輸。

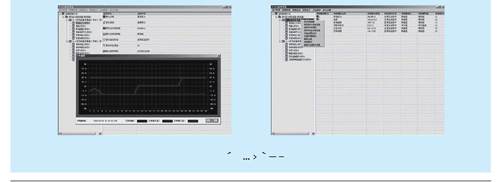

監控軟件
· 采用KLV2000系列專用監控軟件，在監控中心對環境監控的數據信息進行采集和報警處理；
· 監控軟件采用SQL-Server數據庫結構，提供數據信息查詢、參數設置、報表曲線分析、監控位置安排、報警位置顯示、數據制表打印，系
統分級管理等功能；
· 支持四級用戶管理權限，各級管理權限可設置，遠程控制傳感器工作狀態，提供軟件布防和撤防功能，使用更加靈活；
· 軟件界面清晰直觀，具有彈出式窗口，四級樹形結構查詢，按照邏輯視圖顯示設備鏈接信息，實現每一級設備的添加、刪除、修改、屏蔽及
相關參數設置等管理功能，用戶可任意設置不同報警級別，語音提示報警信息；
· 通過位置視圖定位及顯示每級設備在電子地圖上的物理位置，直觀的實現報警信息狀態及位置的檢索，同時提供報警地圖；
· 可接入視頻系統及門禁系統，實現報警聯動。
應用擴展
電力變電站、發電廠、自來水廠等。
訂貨指南
· 能提供的數據傳輸方式：RS-485，以太網、電話線或無線GPRS；
· 整個網絡監測的機房數量及分布的地理位置，監控中心的位置；
· 明確每個站點傳感器及其它需監控信息的數量及位置；
· 提供特殊智能設備的通訊協議及需要監測的信息；
· 監控軟件的特殊功能，如聲音告警、短消息告警、特殊報表的定制等功能。
|
| |
|
