簡單描述
總線橋提供用戶利用MODBUS通訊端口和 Profibus 總線系統通訊功能的現場總線網關設備。它可以采用標準的 DIN 軌道安裝方式，采用直流 24V 電源供電，符合工業應用的標準要求。它完全兼容 Profibus-DP 總線協議，可以支持 3 ～ 126 的 Profibus-DP 從站地址。它的串口支持 Modbus RTU 協議的主/從站模式，波特率最高可達 115200bps ，可以用于 eView MT500 系列觸摸屏人機界面或者其他支持 Modbus RTU 協議從站模式的設備連接 Profibus 總線。
詳細介紹

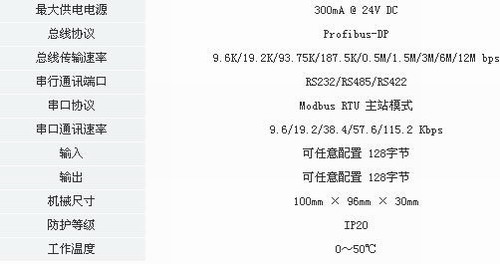

產品特點 :
1 。完全兼容 Profibus-DP 總線接口
2 。支持總線最高傳辦傳傳輸速率 12Mbps, 波特率自適應
3 。 Profibus-DP 從站地址支持 3~126
4 。最大支持輸入和輸出各 224 字節 .
5 。串行通訊口支持 ModbusRTU 協議的主站模式 , 可通過總線連接多個從站設備 .
6 。 ModbusRTU 端波特率可動態設定 , 最高波特率可達 115.2Kbps
7 �？刹捎� DIN 軌道安裝方式 .
Modbus 轉 Profibus 總線橋 modbus 主站 EB-MOD2P-11 與 Modbus 轉 Profibus 總線橋 modbus 從站 EB-MOD2P-01 的 區別 ：
1 。EB-MOD2P-11 采用的是 modbusRTU 主站協議
2 。EB-MOD2P-11 可以連通過總線接多個 ModbusRTU 從站設備
3 。EB-MOD2P-11 波特率是可以組態的并且是可以動態更改的
4 。EB-MOD2P-11 最多可以支持 224 個字節的輸出和輸入
5。Modbus 從站地址 1~255 可設定
