GDDN-500A/B/C
電能質量在線監測裝置簡介
GDDN-500A新型數字式電能質量在線監測裝置，完全按國標要求采集電能質量的各項參數，具有長時間在線工作的可靠性、較強的現場操作和與中心站的通訊功能，同時具有長時間記錄存儲數據的能力及方便的數據統計分析方式。
本裝置可以實時準確的對電網的供電和用電狀況進行監測，尤其是可隨時掌握諧波的超標情況，掌握不對稱度和電壓合格率的情況，為供電和用電企業提供了方便的監測設備。
本裝置采用大屏LCD顯示器,中文及圖形顯示界面，輕觸鍵盤操作,使用戶使用更方便、更直觀。監測裝置采用與國外最新的DSP數字信號處理器和高速多路AD同采技術，在數據處理和顯示存儲上采用PC104工控機，功能強、便于操作和軟件升級。數據采集為每周期512點，并使用DSP、512點FFT技術，頻率采集準確，精度高。可在市級電網和省級電網中組成電能質量監測網絡，并通過專用的中心站軟件，同時實現大量歷史數據的統計分析，形成各種統計報表，繪制諧波頻譜圖和各種指標的分布圖，為電能質量的監督提供先進的手段。
GDDN-500B電能質量在線監測裝置采用32位DSP數字信號處理器 ，16位六通道高精度A/D轉換器 ，寬溫全中文大屏幕液晶顯示屏，128M大容量FLASH存儲器，同時支持RJ45、MODEM、RS232、RJ45等多種通訊方式，支持IEC-101規約超低功耗小于10VA，采用流水線貼片工藝確保質量穩定可靠。體積小巧的后端可插拔自動短接式接線端子，安裝、維護方便，特別適用于已安裝一次消諧器的系統。(A/B型最高監測3個通道)
GDDN-500C電能質量在線監測裝置可測量電網頻率、電壓偏差、電壓、電流真有效值、基波有效值、電壓、電流諧波（2～50次）、三相電壓不平衡度、電壓波動與閃變值、負序、視在功率、有功功率、無功功率、功率因數；
· 測試通道多，配置靈活，最多可測量3×6路電壓信號，3×6路電流信號(即6個通道)；
· 可提供多路報警、 跳閘繼電器接點；
· 儀器支持Modem、TCP/IP、RS232、485等多種通訊方式，支持部頒101規約\103規約；
· 標準4U機箱，組屏方便靈活；
主要功能
1. 可測量參數
◆三相電壓、電流、頻率，電壓合格率
◆功率:有功功率、無功功率、視在功率、功率因數
◆電壓不平衡度、電流不平衡度
◆諧波電壓、諧波電流(至63/128次)，諧波相位、諧波功率、畸變率
◆電壓波動和閃變
2. 主要功能:
◆測量三相電壓、電流的各項電能質量。
◆諧波測量次數:1—50次。
◆具有電壓、電流不平衡測量功能，閃變，電壓波動測量。
◆具有基波參數三相電壓、電流，有功無功，電量，電壓合格率，供電可靠性等指標測量和顯示功能。
◆具有各項指標超限記錄功能。
◆大屏顯示各項指標，具有棒圖和曲線顯示方式，向量方式顯示電壓和電流，操作簡便。
◆大容量筆記本硬盤存儲數據。
技術指標
頻率測量:45~55 Hz 電壓測量 ±0.2%
精度 ±0.01Hz（50Hz）
電流測量 ±0.2%
諧波電流 Ih≥3%IN時 ， 5%IhIh<3%IN時 ， 0.15%IN
諧波電壓 Uh≥1%UN時， 5%UhUh<1%UN時 ， 0.05%UN
電流不平衡度測量誤差 ≤1%
電壓不平衡度測量誤差 ≤0.2%
基波誤差 ≤±0.5% 信號轉換精度 14 Bit
六路同步采樣
采樣頻率 512點/每周期
保修期 2 年
裝置電源 220 Vac ±15%或220 Vdc +10%～-15%
適用領域 電廠，變電站，冶煉廠，鐵路，化工，煉油廠等，近年來220KV/110KV的變電站開始裝用，電鐵、冶金、用電均有應用。

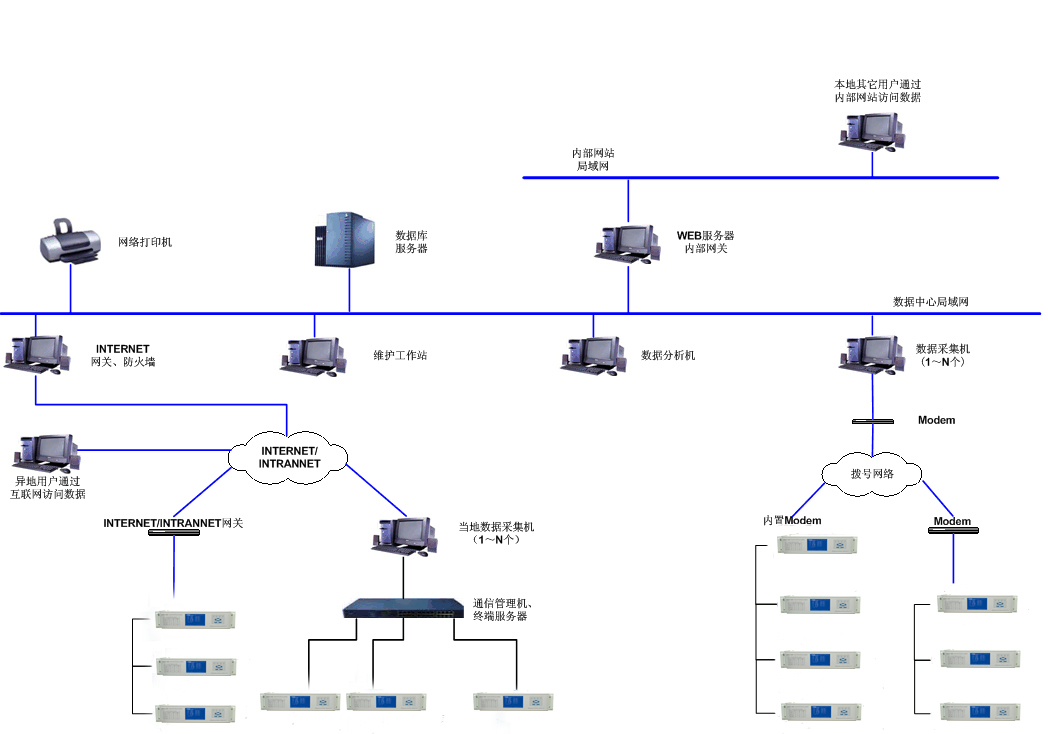

網絡拓撲圖
