北京平和 PH-30直流隔離分配器輸入阻抗：電壓型≥100KΩ 電流型：≤100Ω，輸出阻抗：電壓型≥10KΩ 電流型：≤550Ω

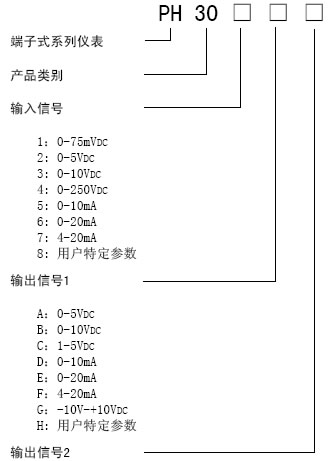

規格型號及代碼
A：0-5VDC
B：0-10VDC
C：1-5VDC
D：0-10mA
E：0-20mA
F：4-20mA
G：-10V-+10VDC
H: 用戶特定參數
主要技術參數
輸入阻抗：電壓型≥100KΩ 電流型：≤100Ω
輸出阻抗：電壓型≥10KΩ 電流型：≤550Ω
精 度：±0.2%F.S
溫度系數：＜50PPM/℃
環境溫度：－10℃－＋60℃
絕緣電阻：電源、輸入、輸出1、輸出2之間≥100MΩ（500VDC）
絕緣強度：電源、輸入、輸出1、輸出2之間1500VAC/分鐘
電 源：24VDC±10%
消耗功率：＜2W

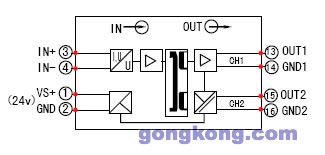

原理示意圖
端子編號及接線圖
訂貨注明
標明輸入、輸出信號的代碼
例：輸入0-5VDC
輸出信號1：4-20mADC 輸出信號2：0-5VDC
隔離分配器型號PH302FA
