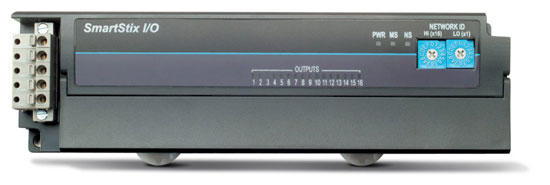

基于CAN總線擴展的SmartStix遠程I/O模塊
SmartStix I/O是一體化控制器OCS的遠程新型端子式I/O。它可用于擴展任何OCS的I/O容量，是十分經濟的遠程I/O。由于SmartStix I/O可連接到任何OCS的CsCAN網絡端口，它可與SmartStack I/O結合使用，提供最佳的I/O選擇。并且可與DeviceNet或PROFIBUS網絡配合使用，輸出模塊都有電子短路保護（ESCP）。
緊湊的DIN導軌安裝
SmartStix I/O十分緊湊，將16和32點開關量I/O模塊集中在一個1.5英寸（39mm）深，50X116mm或50X177mm的空間里。由于面板很小，不管在主控制面板還是異地面板上，SmartStix I/O只占很小的空間。SmartStix I/O有柵型端子條，可安裝在DIN導軌上。另外，可拆裝的端子使更換十分便捷。
易于擴展，易于配置
大多數傳統遠程I/O系統設置較費時也很復雜。SmartStix I/O大大減少了安裝時間。只需使用集成的旋轉開關為I/O模塊分配一個唯一的ID，連接一根5芯屏蔽電纜，并在Cscape中做相應得配置，即可立即運行。
產品型號 說 明
HE200ACC512 M12適配器插頭. 允許用帶CsCAN設備的m12電纜裝置。
開關量
固定端子類型
HE5500DIM610 16 直流輸入(正/負邏輯），CsCAN網
HE550DIM710 32 直流輸入(正/負邏輯），CsCAN網
HE550DIM730 32 48v直流輸入(正/負邏輯），CsCAN網
HE550DIQ816 16 直流輸入(正/負邏輯），加16直流輸出(正邏輯) 0.5A CsCAN網
HE550DQM601 16直流輸出(負邏輯) 0.1A CsCAN網
HE550DQM602 16 繼電器輸出(2A) CsCAN網
HE550DQM606 16 直流輸出(正邏輯) 0.5A CsCAN網
HE550DQM701 32 直流輸出(負邏輯) 0.1A CsCAN網
HE550DQM706 32 直流輸出(正邏輯) 0.5A CsCAN網
可拆裝式端子類型
HE559DIM610 16 直流輸入 (正/負邏輯) CsCAN網，帶可拆裝式現地端子
HE559DIM710 32 直流輸入 (正/負邏輯) CsCAN網，帶可拆裝式現地端子
HE559DIQ811 16 直流輸入 (正/負邏輯)，16直流輸出（負邏輯）0.1A， CsCAN網,帶可拆裝式現地端子)。
HE559DIQ816 16 直流輸入 (正/負邏輯)，16直流輸出（正邏輯）0.5A， CsCAN網,帶可拆裝式現地端子)。
HE559DQM601 16 直流輸出 (負邏輯)0.1A CsCAN網，帶可拆裝式現地端子
HE559DQM602 16 繼電器輸出(2A) CsCAN網，帶可拆裝式現地端子
HE559DQM606 16 直流輸出 (正邏輯) 0.5A CsCAN網，帶可拆裝式現地端子。
HE559DQM701 32 直流輸出(負邏輯) 0.1A CsCAN網，帶可拆裝式現地端子
HE559DQM706 32 直流輸出(正邏輯) 0.5A CsCAN網，帶可拆裝式現地端子
模擬量
HE200ACC512 M12適配器插頭. 允許用帶CsCAN設備的m12電纜裝置。
HE559ADC970 12 模擬量輸入(+/-10V, +/-20mA) 14-bit 精度，并帶逐一通道電壓/電流選擇。CsCAN網帶可拆裝式現地端子，
HE559DAC207 8 模擬量輸入 (0-10V, 0-20mA) 14-bit 精度，并帶逐一通道電壓/電流選擇。CsCAN網帶可拆裝式現地端子。
HE559MIX977 8 模擬量輸入(+/-10V, +/-20mA) 14-bit精度 加4 模擬量輸出(+/-10V, +/-20mA) 14-bit精度。并帶逐一通道電壓/電流選擇。CsCAN網帶可拆裝式現地端子。
