VGA轉DVI-D轉換器：
在許多多媒體應用系統中，往往需要把一個VGA格式信號轉換為DVI-D和HDMI數字信號，同時又需要在本地顯示該信號，VGA轉DVI-D轉換器專門為解決這類工程問題而設計的，VGA轉DVI-D轉換器能夠把模擬顯示器顯示的RGBHV(VGA信號）格式信號轉換為高分辨率的DVI信號和HDMI信號，用戶如想轉換HDMI信號，我公司可提供1根DVI-D轉HDMI轉換線，完全可以實現VGA-HDMI高清信號轉換，分辨率可到1920*1080P/60Hz。在轉換過程中可以通過面板按鈕調節圖形：對比度、明亮度、顏色、銳利度和水平、垂直位置。
技術性能及指標：
輸入接口：1路HD15(VGA)接口
輸出接口：DVI-I接口(信號為DVI-D)
監視口：1路HD15(VGA)接口
RGB通道：帶寬350MHz(-3dB) 輸入阻抗75歐姆，輸出阻抗75歐姆
同步通道：輸入阻抗75歐姆，電平5V p-p
輸出阻抗75歐姆，電平5V p-p
支持最高分辨率：1920*1080P/60Hz
電 源：5V/DC
外形尺寸：185mm×125mm×50mm(D*W*H)
重 量：1Kg

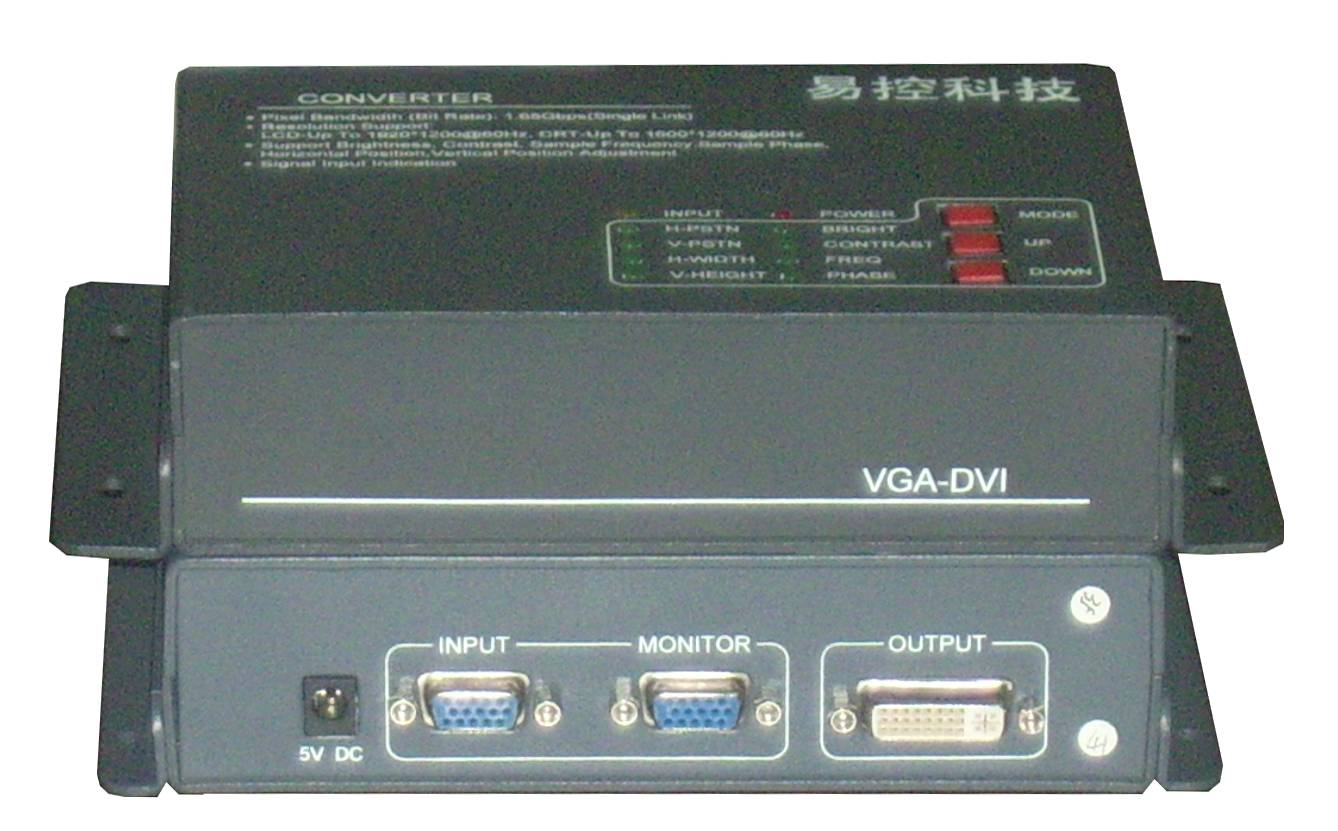

面板調節按鈕說明：
H-PSTN 左右移動 BRIGHT 亮度
V-PSTN上下移動 CONTRAST對比度
H-WIDTH左右高度 FREQ頻率
V-WIDTH上下高度 PHASE相位
MODE功能選擇 UP向上 DOWN向下
復位：UP+DOWN持續10-20秒
產品連接示意圖:
 |
