Avago Technologies(安華高科技)近日宣布，推出新緊湊型耐高溫六通道光學增量C型編碼器模塊產品，可以應用在工業和工廠自動化設備中的無刷直流電機，Avago的小型化AEDT-9340編碼器模塊非常具有價格競爭力，并且可以縮小整體電機的尺寸。新推出安裝非常容易的Avago系列最新產品在設計上可以輕松地應用在圓盤狀編碼器封裝中，提供電機制造商先進的運動控制檢測。

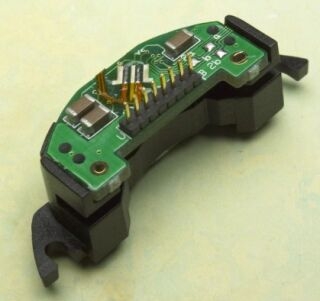

Avago的AEDT-9340編碼器模塊在一個小型化塑膠封裝中包含了帶透鏡LED光源以及檢測器芯片，可以提供比傳統霍爾(Hall)傳感器更好的切換精密度(±1o機械換向)，和編碼輪配套使用時，這個低成本模塊也可以用來檢測轉動位置，由于具有高度對準的光源以及獨特的光檢測器陣列，這個模塊非常能夠容忍安裝偏差，AEDT-9340編碼器適合的典型工業自動化應用包括機器人設備、紡織機、工具機以及食物和包裝機等。
封裝型編碼器和電機制造商對更精密電機控制的需求推動了無刷直流電機應用以集成換向輸出光學編碼器取代霍爾器件的趨勢，目前已經有越來越多的設計工程師在電機設計上選用成本較低的光學編碼器，AEDT-9340內置的換向通道輸出(U、V與W)和霍爾傳感器一樣可靠，使用霍爾傳感器不僅會增加電機的長度，同時也會提高設計的復雜度和組裝成本。
Avago的六通道AEDT-9340光學增量型編碼器集成有換向輸出通道(U、V、W)、二通道正交輸出(A、B)以及第三通道索引輸出(I)，無門控索引輸出是一個編碼輪每轉動一圈產生一次的正向索引脈沖。
功能特點
設計上適合圓盤型封裝
組裝非常容易
提供二通道正交旋轉輸出(A、B)帶無門控索引脈沖，帶來位置反饋
三通道集成換向輸出(U、V、W)
高達2,500 CPR輸出
高達200 kHz頻率響應能力
TTL位準兼容
采單一5V電源
工作溫度范圍：-40℃到+115℃
集成無刷直流電機應用反饋器件
符合RoHS標準要求
Avago的AEDT-9340編碼器模塊在一個小型化塑膠封裝中包含了帶透鏡LED光源以及檢測器芯片，可以提供比傳統霍爾(Hall)傳感器更好的切換精密度(±1o機械換向)，和編碼輪配套使用時，這個低成本模塊也可以用來檢測轉動位置，由于具有高度對準的光源以及獨特的光檢測器陣列，這個模塊非常能夠容忍安裝偏差，AEDT-9340編碼器適合的典型工業自動化應用包括機器人設備、紡織機、工具機以及食物和包裝機等。
封裝型編碼器和電機制造商對更精密電機控制的需求推動了無刷直流電機應用以集成換向輸出光學編碼器取代霍爾器件的趨勢，目前已經有越來越多的設計工程師在電機設計上選用成本較低的光學編碼器，AEDT-9340內置的換向通道輸出(U、V與W)和霍爾傳感器一樣可靠，使用霍爾傳感器不僅會增加電機的長度，同時也會提高設計的復雜度和組裝成本。
Avago的六通道AEDT-9340光學增量型編碼器集成有換向輸出通道(U、V、W)、二通道正交輸出(A、B)以及第三通道索引輸出(I)，無門控索引輸出是一個編碼輪每轉動一圈產生一次的正向索引脈沖。
功能特點
設計上適合圓盤型封裝
組裝非常容易
提供二通道正交旋轉輸出(A、B)帶無門控索引脈沖，帶來位置反饋
三通道集成換向輸出(U、V、W)
高達2,500 CPR輸出
高達200 kHz頻率響應能力
TTL位準兼容
采單一5V電源
工作溫度范圍：-40℃到+115℃
集成無刷直流電機應用反饋器件
符合RoHS標準要求
