　　 　　人機界面介紹

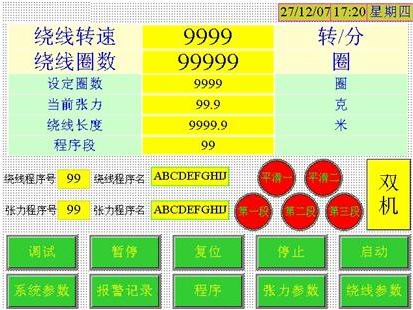

　　1、 控制畫面
　　

　　此畫面是操作主畫面，通過此畫面可以選擇要進行的操作，并進行狀態監控；
　　1）繞線轉速：繞線軸的電機轉速，單位：轉/分
　　2）繞線圈數：正常繞線時顯示當前已繞線的圈數 單位 圈
　　3）設定圈數：一個程序中每段參數的設定速度
　　4）當前張力：張力擺桿上的實際張力 單位：克
　　5）繞線長度：正常繞線時實際繞線長度 單位：米
　　6）程序段：顯示運行的是程序中的哪一段
　　7）繞線程序號和程序名：顯示選擇的當前程序信息
　　8）張力程序號和程序名：顯示選擇的當前程序信息
　　9）調試：沒有進行自動繞線時可以進入調試界面調試機器
　　10）暫停/繼續：在自動繞線過程中可以隨時暫停繞線，或者按繼續鍵繼續繞線，不改變?nèi)魏螀?shù)
　　11）復位：復位排線軸到用戶原點，清除內部自動狀態信息
　　12）停止：在自動繞線過程中可以人為停止當前繞線程序，程序停止后需按復位鍵復位
　　13）啟動：選擇程序和程序段后，按啟動鍵進行繞線
　　14）系統參數：修改系統參數，擁有管理級別的密碼（8級）可以進入
　　15）報警記錄：顯示系統報警信息
　　16）程序：進入程序選擇畫面，選擇繞線程序和張力程序
　　17）張力參數：選擇好張力程序后，按此鍵可以修改或監控當前程序的數值，擁有操作工級別（5級）可以進入查看，擁有系統工程師級別（7級）可以修改
　　18）繞線參數：選擇好繞線程序后，按此鍵可以修改或監控當前程序的數值，擁有操作工級別（5級）可以進入查看，擁有系統工程師級別（6級）可以修改
　　19）機組選擇：可以選擇自動繞線時哪組繞線機組工作，可以選擇1#、2#或雙機，選擇后按啟動鍵按照選擇的機組工作，工作過程中切換無效
　　20）狀態燈：指示張力程序運行到哪一段
[page_break]

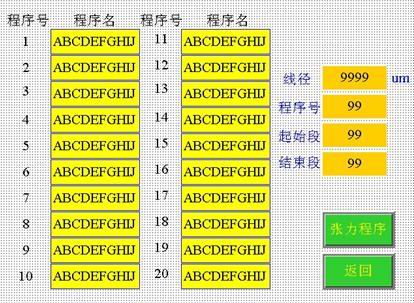

　　2、繞線程序選擇

　　此界面可以選擇繞線程序，繞線程序工作的起始和結束段，工作過程中禁止切換程序號和程序運行段。
　　按張力程序按鈕切換到張力程序選擇畫面

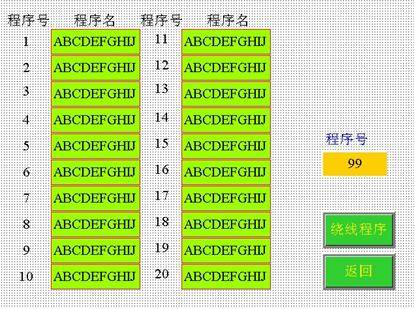

　　3、張力程序選擇

　　此界面可以選擇張力程序，工作過程中禁止切換程序號。
　　按繞線程序按鈕切換到繞線程序選擇畫面。

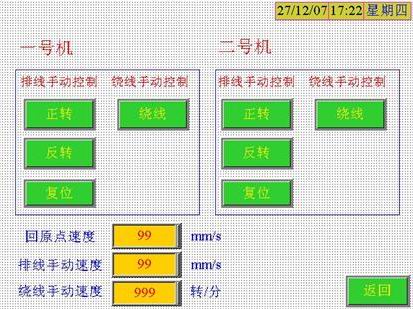

　　4、調試界面

　　調試界面主要作用是手動轉動排線電機和繞線電機，測試驅動系統是否正常，或者在機器碰到限位開關時可以不斷電把機械部分移開。
　　注意：復位時的速度在此畫面設置。復位速度為回原點速度。
[page_break]

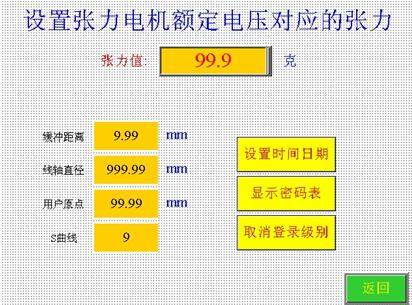

　　5、系統畫面

　　系統畫面信息由專業人員設置。離開系統畫面時請按取消登錄級別按鈕。
　　緩沖距離：無效
　　線軸直徑：繞線軸直徑
　　用戶原點：相對于機械原點的距離。系統中所有位置參數都以用戶原點為原點。
　　S曲線：繞線電機啟動停止時可以設置成S曲線加減速，增加起停的柔和性，降低對系統的沖擊，防止斷線。設置為0取消，1最小，9最大
　　顯示密碼表：設置系統中各個級別的密碼。8級為最高級別，請不要忘記，否則下次無法進入系統畫面。

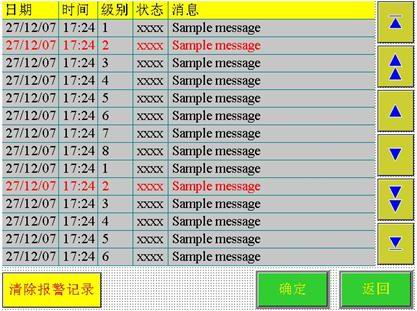

　　6、報警畫面

　　顯示當前系統的各種報警信息，維修工程師可以根據報警信息判斷當前系統，迅速解決故障。
　　清除報警記錄：清除報警歷史記錄
　　確定：出現報警時，可以進入報警畫面，按確定鍵通知系統操作人員已經看到系統出現報警。

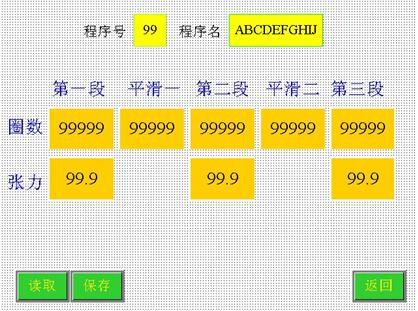

　　7、張力參數

　　擁有7級以上密碼可以修改當前的張力信息。
　　系統開始工作時張力按照第一段設置的張力，轉動第一段設定的圈數后按照平滑一設定的圈數平滑過渡到第二段張力，轉動第二段設定的圈數后按照平滑二設定的圈數平滑過渡到第三段張力，之后保持第三段張力直到結束。

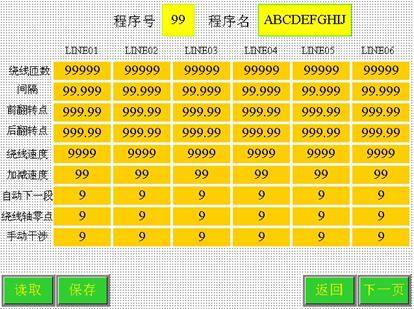

　　8、繞線參數

　　每個程序共有60段，每段共有9個參數，啟動繞線程序后，程序按照每段參數進行繞線，通過不同組合，可以繞出任意規格產品。
　　線圈匝數：執行當前程序段共繞線的圈數
　　間隔：繞線電機轉動一圈，排線電機轉動的距離，也就是線與線之間的間距
　　前翻轉點：排線器運動到近端的換向點
　　后翻轉點：排線器運動到遠端的換向點
　　注意：后翻轉點減去前翻轉點為排線寬度。后翻轉點等于前翻轉點時排線電機不動作。前翻轉點要小于等于后翻轉點
　　繞線速度：自動運行時繞線電機的轉速
　　加減速度：繞線速度變化時的加減速度。設定數據為兩位數，十位數指示加速度，各位數指示減速度，1最快，9最慢
　　自動下一段：
　　0=不自動進入下一段：當前程序段結束后減速停止，按啟動繼續；
　　1=停止后進入下一段：當前程序段到達圈數后減速到零后自動運行下一段程序段；
　　2=不停止進入下一段：當前程序段結束后自動進行下一段程序。兩段之間如果速度不同按照下一段程序的加減速參數平滑過渡。
　　繞線軸零點：無效
　　手動干涉：
　　0=沒有手動干預（繞線圈數被計算）
　　1=手動干預（繞線圈數不被計算）
