激光可用在非接觸式位移傳感器中。目前，在工業機械領域或在現場應用中，最常用的就是激光三角測量傳感器，這種傳感器同時結合了分辨率高和測量范圍廣的特性。
目前傳感器廠家提供的型號大多是分辨率小于10mm，范圍在1米之內的。高分辨率的定義是將較短距離的位移變化完全顯示在相對的小窗口上。因此，1μm的分辨率和1m的探測距離不會同時出現。

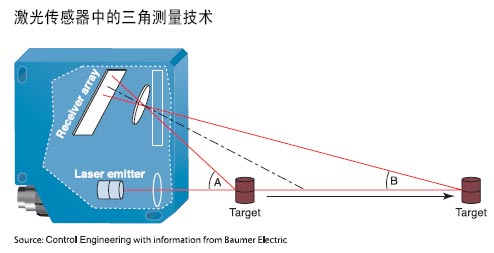

三角測量原理：在激光傳感器的可視范圍內，如圖所示，目標物體從左到右橫向移動，傳感器和目標物體之間距離的增加，使得反射光線與傳感器和目標物所在直線的夾角逐漸變小，如圖，角度從A 變化為B。光線在采集矩陣上形成的光斑的位置也逐漸發生改變，測量結果也同時改變。
三角測量技術（如圖所示），用激光源發射一條以絕對平行方向照射在目標物體上的光線，物體表面的反射光線穿過透鏡，通過聚焦成像在采集矩陣上形成光斑。改變傳感器和目標物體之間的距離，反射光線的夾角和采集矩陣上的光斑位置都會隨之變化，典型使用的（光斑位移檢測工具）是線陣電荷耦合器件（CCD）。電荷耦合器件將光線信號傳入微處理器，通過轉換后，將測量結果以模擬信號的形式輸出。 傳感器入門
為了適應不同應用
場合，市面上有很多不同型號的傳感器。為了更好地了解各種傳感器的性能，Baumer Electric建議您首先了解描述傳感器性能的幾個重要參數：
分辨率，指傳感器能測量的最小差異值，它的大小決定了在輸出信號中可監測變化的范圍；
重復性，指傳感器在連續檢測同一物理量時，每次測量的不一致程度,也叫穩定性。
非線性，指（變量）偏離（自變量）比例線性函數(擬合直線)的偏離度。一般是將零輸入和滿量程輸出點相連的理論直線作為擬合直線。非線性度通常以測量范圍的上限（即滿量程）的百分比給出。
響應時間，指傳感器的信號輸出從最大信號范圍的10%上升到90%，所需要的時間。對于有數字信號處理功能的傳感器而言，響應時間是指計算出穩定測量值所需要的時間。
溫度漂移，是指因環境溫度變化而導致的測量結果上下浮動的值的范圍。溫度漂移和溫度的變化幾乎成正比。 為了避免信號干擾，激光測量傳感器采用內部采樣的方式，有時稱之為積分采樣或平均采樣。在采樣期間，為了使輸出更加精確，設備會進行多次平均采樣以保證測量數據的穩定性。樣本越多，分辨率越高，測量周期也會增長。
|
