嵌入式控制器部盡管任何一種帶有網絡接口的微處理器，都能被證明可歸入網絡處理器的范疇，但任何一種成熟的處理器都應能支持一些被廣泛采用的通信總線，如以太網或CAN（控制區域網）等。
而在選擇一種合適的網絡總線來進行支持的時候，設計者可能會提出幾個問題：CAN和以太網還會繼續被廣泛采用嗎？如果是，那它們又將如何共存？最后，對總線的選擇又將如何影響網絡處理器的設計呢？我們可以通過比較幾種總線的技術特點以及研究它們?cè)谑袌?chǎng)上的拓展情況來回答這些問題。
CAN協議是基于消息而不是基于地址這一事實有以下幾個方面的優勢：首先，這種方法支持模塊化電子技術的使用，即發送控制器并不需要知道接收器，反之亦然；其次，更易于進行維護與升級；第三，可使多個節點接收來自同一來源上的消息。例如，可簡單地將幾個控制器所需的測量值廣播到網上，從而使帶寬使用量最少。CAN協議的另一個帶寬節省特性稱為"遠程發送請求"，它允許一個節點向其他節點請求發送信息，例如，這能在執行故障診斷套裝（程序）時使用。因此，只要實際上需要，即可從其他非關鍵節點上請求狀態信息，而這比讓所有監視點定期發送狀態要好。
CAN總線的另一特性被稱為"故障界定"，此特性能在故障發生時避免整條生產線停機，比如室溫傳感器等。CAN節點能進行自我診斷，并能根據故障的嚴重程度（亦即是永久性故障還是臨時性故障等）而轉換為3種模式之一，其中包括完全停機。此特性可避免故障節點不斷地發出故障信號以及中斷通信。以太網的最大優勢在于容易通過互聯網從世界另一端的本地PC或工作站來訪問網絡處理器中的TCP/IP協議棧。如果擁有足夠的處理能力、軟件及隨即存取存儲器（RAM）等，聯網處理器實際上可作為一臺Web服務器來使用。此外，更長的片段長度以及更高的帶寬，在物理上可實現信息攜載能力更強、更大的網絡，以及使用低成本網卡等。Microsoft Windows TCP/IP套接字使接口軟件的開發變得更容易、更快捷及更便宜。
以太網的CSMA/CD（載波偵聽多路訪問/沖突檢測）仲裁方案并非一種非破壞性?xún)?yōu)先級仲裁方案，它并不能保證消息等待時間或確定性行為。但在許多網絡環境中，實時響應并不重要，并且存在許多提高以太網性能的途徑，譬如使用智能交換機來只轉發那些發往與交換機相連的節點的幀等。這些性能的提高，再加上采用更高的數據傳輸速率，將有效地減少帶寬使用率以及發生沖突的機會。而在電磁干擾方面，當用于工廠高能設備（比如電焊機等）中時，標準以太網也并不能免于受干擾，而且它所采用的接頭對于辦公室使用來說也顯得并那么結實。然而成本正在不斷下降的光纖則提供了一種杰出的解決方案，而且還可使用強度及耐用性都加強了的RJ-45接頭。 權衡選項
現在，讓我們回到最初的問題上：
兩種總線是否將被繼續廣泛使用，如果是，那它們又將如何共存？將以太網用作現場總線的一個最初障礙是成本，但在過去幾年中，以太網控制器與CPU、NVM、RAM及外圍設備的集成已極大地降低了系統成本。
今天，由于存在各種不同的處理要求，因此一般并不進行以太網物理接口的集成，但隨著銷售的不斷增加，其價格已經大為降低。成本門檻的降低，再加上一些可用的協議，如BACnet及 Ethernet/IP等，使得支持以太網的網絡處理器的市場空間不斷增大。
CAN將繼續取得成功的原因有幾點：首先，它只需要大約三分之一的以太網硅器件；其次，它只需要容量較小的CPU；第三，其物理接口設備也更為便宜。
許多對成本敏感的設備，如閥門等，其實并不需要有額外的帶寬或者甚至不需要互聯網連接。但CAN在實時處理及降噪方面的優勢仍相當明顯。
兩種總線又將如何共存？毫無疑問，許多網絡將繼續采用CAN或者以太網，但不是兩者都使用。如果一種總線可滿足所有所需的網絡特性，則又有什么必要去改變現狀呢？更令人興奮的是，目前正在開發一種可將以太網的連通性及帶寬與CAN的低成本及行為確定性結合在一起的混合網絡。

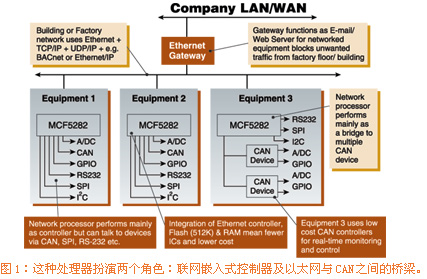

兩種總線又將如何影響網絡處理器的設計呢？擁有8/16位CPU的小型廉價CAN處理器，將繼續成為簡單及聯網設備的首選，特別是在商用方面。但擁有以太網控制器且集成度更高的網絡處理器，只是給CAN接口增加很少的額外成本，卻能使其同時具有以太網及CAN的功能，或者成為這兩種總線之間的橋梁。Motorola的MCF5282即是一種這樣的設備（見框圖）。
|
